Comprensione della dimensione dei pori del filtro della membrana: una guida completa

Tipi di filtrazione a Membrana in base alla dimensione dei pOi

L'ampio spettro delle sfide di filtrazione, dalla rimozione di grEi solidi sospesi alla separazione dei singoli ioni, richiede una serie di tecnologie di membrana. Queste tecnologie si distinguono principalmente per le loro caratteristiche dimensioni dei pori, portEo a una classificazione in quattro principali tipi di filtrazione della membrana: microfiltrazione, ultrafiltrazione, nanofiltrazione e osmosi inversa. Ogni tipo offre un livello specifico di separazione ed è adatto per applicazioni distinte.

Microfiltrazione (MF)

La microfiltrazione (MF) rappresenta l'estremità più grossolana della filtrazione della membrana. Le membrane MF sono progettate per rimuovere solidi sospesi, batteri e grEi colloidi da liquidi o gas.

• Dimensioni dei pori: In genere vanno da Da 0,1 a 10 micron (µm) . Dimensioni dei pori comuni e ampiamente usati: 0,22 µm, 0,45 µm, 0,8 µm e 1,0 µm

Standardizzazione: molte linee guida normative e standard del settore (ad es. Per i test di qualità dell'acqua, produzione farmaceutica) specificano l'uso di alcune dimensioni dei pori, in particolare 0,22 µm e 0,45 µm.

• Applicazioni tipiche:
  • Trattamento delle acque: Rimozione di solidi sospesi, torbidità e protozoi (come Giardia and Cryptosporidium ) dall'acqua potabile. Usato come pre-trattamento per altri processi di membrana (UF, NF, RO).
  • Cibo e bevande: Chiarimento di succhi di frutta, vino e birra; Rimozione di lievito e batteri nella lavorazione lattiero -casearia.
  • Farmaceutici: Sterilizzazione di liquidi freddi, chiarimento di soluzioni biologiche.
  • Biotecnologia: Raccolta cellulare, separazione della biomassa.

• 0,22 µm:

  • "Grado sterilizzante": Questo è il gold standard per Filtrazione sterile . La maggior parte dei batteri sono maggiori di 0,22 µm, quindi un filtro con questa dimensione dei pori è generalmente considerato efficace per la rimozione dei batteri e garantire la sterilità nei liquidi. Ciò è fondamentale per i prodotti farmaceutici, la biotecnologia (ad es. Preparazione dei terreni di coltura cellulare) e per la produzione di acqua sterile.
  • È importante notare che mentre rimuove la maggior parte dei batteri, alcuni batteri molto piccoli (come Micoplasma ) e i virus possono passare attraverso.

• 0,45 µm:

  • Filtrazione microbiologica generale: Questa dimensione dei pori è ampiamente adottata per Analisi microbiologica , compresi i test dell'acqua e il controllo di qualità alimentare/bevanda. È eccellente per catturare i batteri più comuni per l'enumerazione (conteggio delle colonie) perché consente una buona diffusione dei nutrienti attraverso i pori, supportando una robusta crescita batterica sulla superficie del filtro dopo la filtrazione.
  • Chiarimento: È anche spesso usato per il generale chiarimento di soluzioni per rimuovere particelle, microrganismi più grandi e torbidità, senza necessariamente raggiungere la piena sterilità.

• 0,8 µm:

  • Rimozione delle particelle e pre-filtrazione: Spesso usato per Rimozione delle particelle più grossolane e come a pre-filtro per proteggere le membrane più fini (come 0,45 µm o 0,22 µm di filtri) da intasamento prematuro da detriti più grandi.
  • Applicazioni microbiologiche specifiche: A volte utilizzato per test microbiologici specifici o monitoraggio delle particelle in cui è necessario trattenere particelle più grandi o tipi specifici di cellule, consentendo al contempo il passaggio di componenti più piccoli. Comune nel monitoraggio dell'aria (ad es. Analisi dell'amianto) e alcune analisi dei fluidi.

• 1,0 µm:

  • Filtrazione/pre-filtrazione grossolana: Generalmente utilizzato per Filtrazione grossolana per rimuovere solidi, sedimenti e particelle lorde più grandi da liquidi. Questo è un comune pre-filtrazione Passare a molti processi industriali e di laboratorio per prolungare la vita dei successivi filtri più fini.
  • Raccolta/chiarimento delle cellule: Può essere utilizzato in alcune applicazioni biologiche per la raccolta di cellule più grandi o per chiarire soluzioni altamente torbide.

Ultrafiltrazione (UF)

L'ultrafiltrazione (UF) funziona su una scala più fine rispetto alla microfiltrazione, in grado di rimuovere particelle e macromolecole più piccole. Le membrane UF in genere mantengono virus, proteine ​​e molecole organiche più grandi, consentendo il passaggio di acqua e sali disciolti più piccoli.

• Dimensioni dei pori: Vanno da Da 0,01 a 0,1 micron (µm) , o spesso espresso come Cut-off di peso molecolare (MWCO) Da 1.000 a 500.000 Dalton. MWCO si riferisce al peso molecolare approssimativo della più piccola proteina globulare che è mantenuta al 90% dalla membrana.
• Applicazioni tipiche:
  • Trattamento delle acque: Rimozione di virus, endotossine, colloidi e macromolecole per la purificazione dell'acqua potabile; Trattamento delle acque reflue per il riutilizzo.
  • Cibo e bevande: Concentrazione di proteine ​​del latte, chiarimento dei succhi, recupero degli enzimi.
  • Pharmaceuticals & Biotechnology: Concentrazione e purificazione di proteine, enzimi e vaccini; Rimozione dei pirogeni.
  • Industriale: Separazione dell'emulsione olio/acqua, recupero della vernice nei processi di elettrocoat.

Nanofiltrazione (NF)

Le membrane di nanofiltrazione (NF) sono spesso definite "rifiutando le membrane RO" perché cadono tra UF e RO in termini di capacità di separazione. Le membrane NF sono efficaci nel rimuovere gli ioni multivalenti (come gli ioni di durezza), alcune molecole organiche più piccole e la maggior parte dei virus, consentendo al contempo ioni monovalenti (come il cloruro di sodio) e l'acqua di passare più liberamente rispetto alle membrane RO.

• Dimensioni dei pori: Vanno da Da 0,001 a 0,01 micron (µm) o MWCO in genere da 150 a 1.000 Dalton.
• Applicazioni tipiche:
  • Ammorbidimento dell'acqua: Rimozione della durezza (calcio, magnesio) dall'acqua senza richiedere la rigenerazione chimica.
  • Acqua potabile: Rimozione di colore, pesticidi e carbonio organico disciolto (DOC).
  • Cibo e bevande: Demineralizzazione di siero di latte, raffinazione dello zucchero, concentrazione del prodotto.
  • Farmaceutici: Concentrazione antibiotica, dissalazione.
  • Industriale: Rimozione del colorante dalle acque reflue, separazione di componenti specifici nei processi chimici.

Osmosi inversa (RO)

L'osmosi inversa (RO) rappresenta il miglior livello di separazione della membrana, in grado di rifiutare praticamente tutti i sali disciolti, molecole inorganiche e molecole organiche più grandi. Funziona applicando una pressione maggiore della pressione osmotica, costringendo l'acqua attraverso una membrana estremamente densa lasciando dietro di sé impurità disciolte.

• Dimensioni dei pori: Efficacemente <0,001 micron (µm) , O non poroso Nel senso tradizionale, operare di più su un meccanismo di diffusione della soluzione. Respingono principalmente in base alla carica e alle dimensioni, rimuovendo efficacemente gli ioni.
• Applicazioni tipiche:
  • Desalinizzazione: Conversione dell'acqua di mare o dell'acqua salmastra in acqua potabile.
  • Produzione di acqua ultrapura: Produzione di acqua di alta purezza per elettronica, prodotti farmaceutici e generazione di energia.
  • Trattamento delle acque reflue: Purificazione di alto livello per il riutilizzo dell'acqua e lo scarico.
  • Cibo e bevande: Concentrazione di succhi di frutta, produzione di acqua deionizzata.
  • Industriale: Purificazione dell'acqua di processo, recupero del prodotto.

Più correlati:

Introduzione ai filtri della membrana e alla dimensione dei pori

I filtri a membrana sono sofisticati strumenti di separazione che hanno rivoluzionato vari settori, dalla purificazione dell'acqua ai prodotti farmaceutici. Nel loro nucleo, questi filtri funzionano agendo come barriere selettive, consentendo di passare alcune sostanze mantenendo altre. L'efficacia di un filtro a membrana nell'esecuzione di questo compito critico dipende quasi interamente su una caratteristica cruciale: la sua dimensione dei pori .

La dimensione dei pori di un filtro a membrana impone quali particelle, molecole o persino ioni possono essere separate da un flusso di fluidi. Immagina un setaccio microscopico; La dimensione dei fori in quel setaccio determina ciò che passa e cosa viene catturato. Allo stesso modo, i pori minuscoli all'interno di un filtro a membrana sono progettati a dimensioni specifiche per ottenere risultati di separazione desiderati.

Comprendere la dimensione dei pori della membrana è fondamentale nei processi di filtrazione. Una dimensione dei pori scelta in modo errato può portare a filtrazione inefficiente, fouling di membrana prematura o persino danni alla membrana stessa. Al contrario, la selezione della dimensione ottimale dei pori garantisce una separazione efficiente, estende la durata della vita della membrana e alla fine porta a processi più efficaci ed economici.

Ora approfondiamo il mondo intricato della dimensione dei pori del filtro della membrana. Definiremo:

* Cosa significa veramente la dimensione dei pori
* Esplora le diverse categorie di filtrazione a membrana in base alla dimensione dei pori
* Discutere i fattori che influenzano la selezione delle dimensioni dei pori
* Evidenzia le diverse applicazioni in cui questi filtri sono indispensabili.

* Inoltre, esamineremo i metodi per determinare le dimensioni dei pori, affrontare le sfide comuni e esaminare le interessanti tendenze che modellano il futuro della tecnologia della membrana.

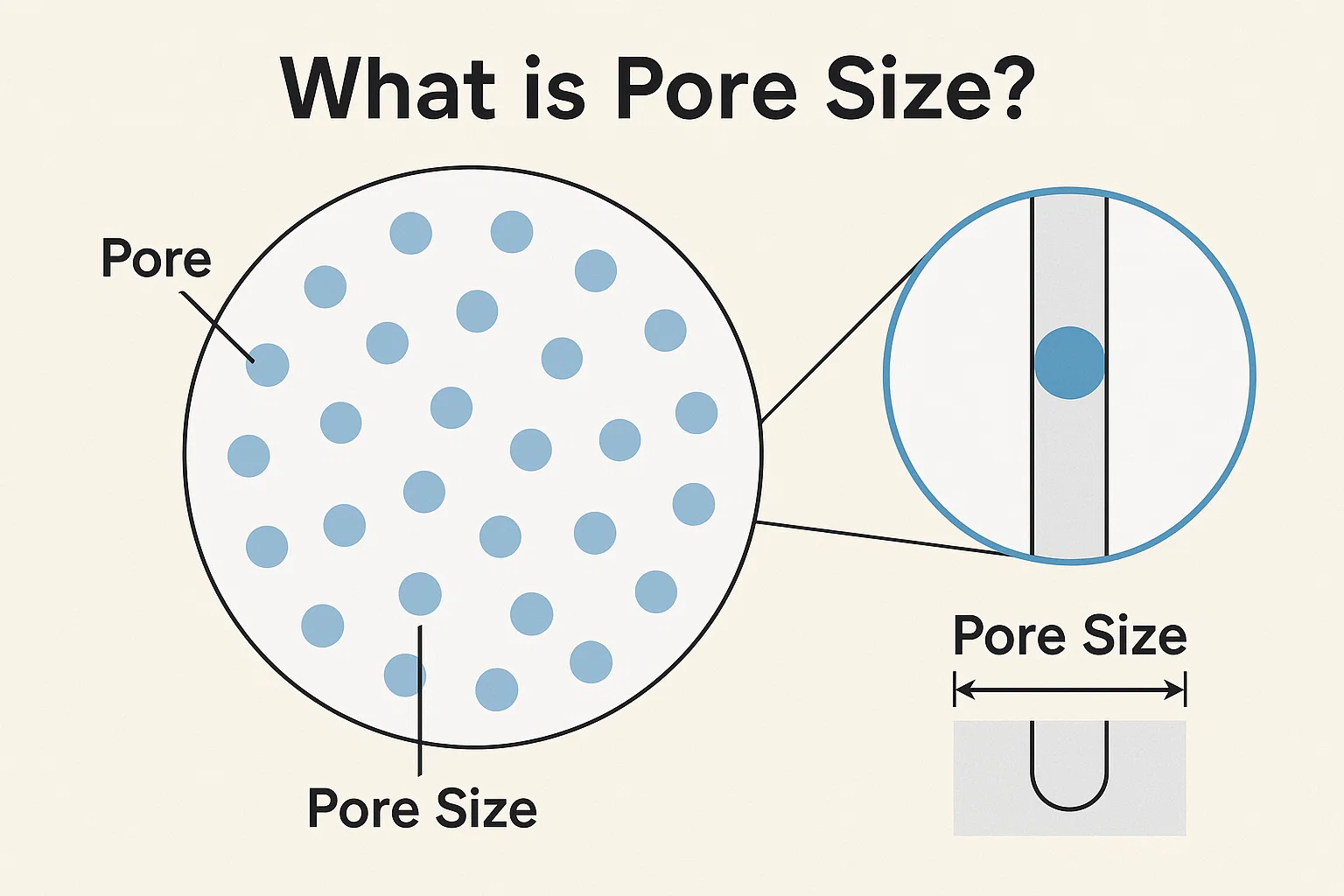

Qual è la dimensione dei pori?

Al centro di ogni processo di filtrazione della membrana si trova il concetto di dimensione dei pori . Nel contesto dei filtri a membrana, la dimensione dei pori si riferisce al Diametro medio delle aperture o dei canali microscopici che permeano il materiale della membrana . Questi pori non sono semplicemente buchi, ma percorsi piuttosto intricati progettati per consentire il passaggio dei fluidi mentre bloccano fisicamente particelle più grandi delle loro dimensioni definite.

Le unità di misurazione per le dimensioni dei pori sono in genere espresse in entrambi i micron (µm) or Nanometri (NM) . Per mettere in prospettiva queste unità:

• 1 micron (µm) è un milionea di un metro ( $10^{-6}$ metri). Per fare un confronto, un capelli umano ha circa 50-100 µm di diametro.
• 1 nanometro (NM) è un migliaia di metro ( $10^{-9}$ metri). Una singola molecola d'acqua ha un diametro di circa 0,27 nm.

La scelta dell'unità dipende spesso dalla scala della filtrazione. I micron sono comunemente usati per dimensioni dei pori più grandi che si trovano nella microfiltrazione, mentre i nanometri sono più diffusi quando si discute dei pori estremamente fini delle membrane di osmosi ultrafiltrazione, nanofiltrazione e osmosi inversa.

Il profondo impatto della dimensione dei pori sull'efficienza della filtrazione non può essere sopravvalutato. Detta direttamente il punto di interruzione per separazione. Immagina una membrana con una dimensione dei pori di 0,2 µm. Questa membrana è progettata per trattenere qualsiasi particella o microrganismo più grande di 0,2 µm, consentendo il passaggio di molecole e acqua più piccole.

• Dimensioni dei pori più piccoli Generalmente portano a una maggiore efficienza di filtrazione, in quanto possono rimuovere particelle più fini, solidi disciolti e persino alcuni virus. Tuttavia, questo spesso ha il costo del flusso ridotto (portata) e un aumento della caduta di pressione attraverso la membrana, poiché la resistenza al flusso è maggiore.
• Dimensioni dei pori più grandi Consentire un flusso più elevato e requisiti di pressione più bassi, rendendoli adatti per la rimozione di particelle più grossolane o per le fasi di pre-filtrazione. Il compromesso, tuttavia, è un basso grado di separazione e l'incapacità di rimuovere i contaminanti molto fini.

Pertanto, l'attenta selezione della dimensione dei pori di una membrana è un parametro di progettazione critica, correlato direttamente al livello desiderato di purezza e all'efficienza operativa del sistema di filtrazione. È un delicato equilibrio tra il raggiungimento della separazione necessaria e il mantenimento di una portata pratica per l'applicazione data.

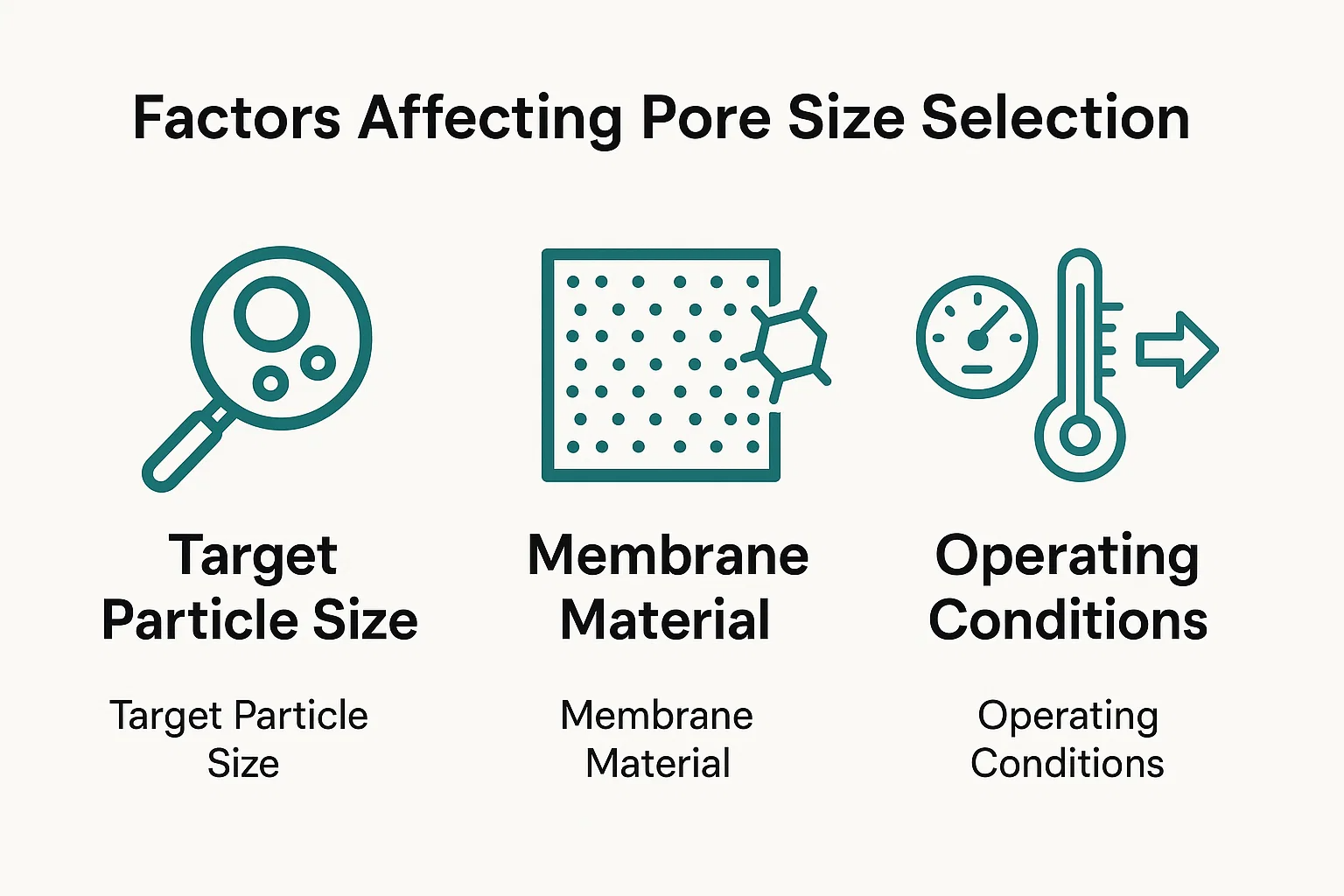

Fattori che influenzano la selezione delle dimensioni dei pori

La scelta della dimensione corretta dei pori del filtro a membrana è una decisione critica che influisce direttamente sul successo, l'efficienza e il rapporto costo-efficacia di qualsiasi processo di filtrazione. Questa selezione non è arbitraria; È un atto di bilanciamento attento influenzato da diversi fattori chiave che determinano la separazione, la compatibilità della membrana e la fattibilità operativa richiesta.

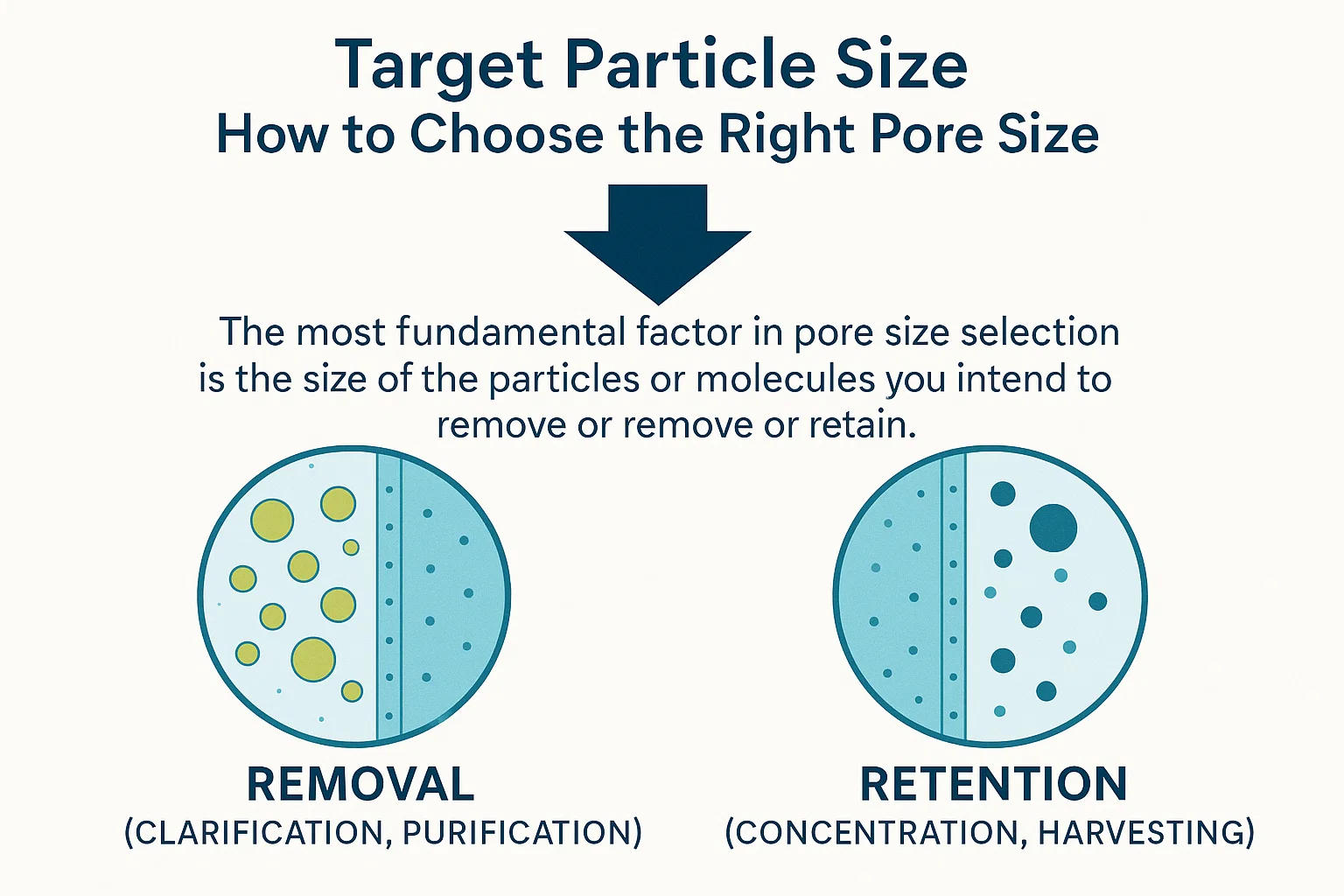

Dimensione delle particelle target: come scegliere la giusta dimensione dei pori

Il fattore più fondamentale nella selezione delle dimensioni dei pori è il dimensione delle particelle o delle molecole che si intende rimuovere o trattenere .

• Per rimozione (chiarimento, purificazione): La dimensione dei pori di membrana deve essere significativamente più piccola del contaminante target. Ad esempio, se è necessario rimuovere i batteri con una dimensione media di 0,5 µm, probabilmente selezioneresti una membrana di microfiltrazione con una dimensione dei pori di 0,2 µm o inferiore per garantire una ritenzione efficace. Una regola empirica comune è scegliere una dimensione dei pori da 1/3 a 1/10 della dimensione della particella più piccola che si desidera rimuovere, tenendo conto della forma delle particelle e del potenziale incrostazione della membrana.
• Per ritenzione (concentrazione, raccolta): Al contrario, se il tuo obiettivo è quello di concentrare una sostanza desiderata (ad esempio proteine ​​o cellule), la dimensione dei pori di membrana dovrebbe essere abbastanza piccola da trattenere la sostanza target, consentendo di passare il solvente e le piccole impurità. È qui che il concetto di taglio del peso molecolare (MWCO) diventa particolarmente rilevante per le membrane UF e NF.

Comprendere la distribuzione delle dimensioni dei componenti nel flusso fluido è fondamentale. Ciò richiede spesso un'analisi precedente del flusso di alimentazione usando tecniche come la dispersione dinamica della luce o la microscopia.

Materiale a membrana: influenza sulla dimensione e la compatibilità dei pori

Il materiale da cui è costruita una membrana svolge un ruolo significativo nella sua struttura poro intrinseca, resistenza chimica e prestazioni complessive. Materiali diversi si prestano a diverse dimensioni dei pori e applicazioni:

• Membrane polimeriche: Questi sono il tipo più comune e includono materiali come polisulfone (PS), polietersulfone (PES), polivinilidene fluoruro (PVDF), acetato di cellulosa (CA), poliammide (PA) e polipropilene (PP).

  • Influenza sulla dimensione dei pori: Il processo di produzione (ad es. Inversione di fase, allungamento) e il polimero stesso dettano la gamma e la distribuzione della dimensione dei pori realizzabili. Ad esempio, le membrane cellulosiche sono spesso utilizzate per la filtrazione generale in cui si desiderano proprietà idrofile, mentre il PVDF è noto per la sua resistenza chimica e ampia disponibilità di dimensioni dei pori. La poliammide è il materiale dominante per le membrane RO e NF grazie alle sue eccellenti proprietà di rifiuto del sale.
  • Compatibilità: La compatibilità chimica del materiale a membrana con il fluido di alimentazione (pH, solventi, ossidanti) e sostanze chimiche di pulizia è cruciale. L'uso di un materiale incompatibile può portare al degrado della membrana, alle variazioni delle dimensioni dei pori e al guasto del sistema. Anche i limiti di temperatura del materiale influenzano l'idoneità.

• Membrane ceramiche: Realizzati con materiali come allumina, zirconia o titania, queste membrane sono in genere più robuste.

  • Influenza sulla dimensione dei pori: Le membrane ceramiche offrono generalmente dimensioni dei pori molto uniformi, rendendole adatte a separazioni precise. Si trovano comunemente nelle applicazioni MF e UF.
  • Compatibilità: Presentano una stabilità chimica e termica eccezionale, consentendo loro di resistere a ambienti chimici duri, alte temperature e regimi di pulizia aggressivi che le membrane polimeriche non possono.

Condizioni operative: pressione, temperatura e portata

Le condizioni in base alle quali opera il processo di filtrazione influenzano anche fortemente la selezione delle dimensioni dei pori e le prestazioni della membrana.

• Pressione: Come discusso, è necessaria una pressione di guida più elevata per superare l'aumento della resistenza idraulica dei pori più piccoli. La membrana scelta deve essere in grado di resistere alla pressione operativa necessaria senza compattare o sostenere danni. La pressione insufficiente porterà a un flusso basso, mentre un'eccessiva pressione può danneggiare la struttura della membrana.
• Temperatura: La temperatura influisce sulla viscosità del fluido e, di conseguenza, il flusso attraverso la membrana. Temperature più elevate portano generalmente a una viscosità del fluido inferiore e quindi a un flusso più elevato. Tuttavia, i materiali di membrana hanno limiti di temperatura, oltre i quali la loro integrità strutturale o la stabilità delle dimensioni dei pori può essere compromessa.
• Portata (flusso): La portata del permeato desiderata (flusso) è un parametro di progettazione critica. Mentre i pori più piccoli offrono una migliore separazione, forniscono intrinsecamente un flusso più basso a una determinata pressione. La progettazione del sistema deve bilanciare la necessità di separazione con il throughput richiesto. Riduci di flusso più elevati potrebbero richiedere aree di superficie di membrana maggiori o pressioni operative più elevate, incidendo sui costi di capitale e operativi.

In sintesi, la selezione della giusta dimensione dei pori del filtro a membrana è una decisione multifamperla che richiede una comprensione approfondita delle caratteristiche di alimentazione, il risultato di separazione desiderato, le proprietà dei materiali a membrana disponibili e i vincoli pratici dell'ambiente operativo. Un passo falso in questa selezione può portare a costose inefficienze o persino fallimenti del processo.

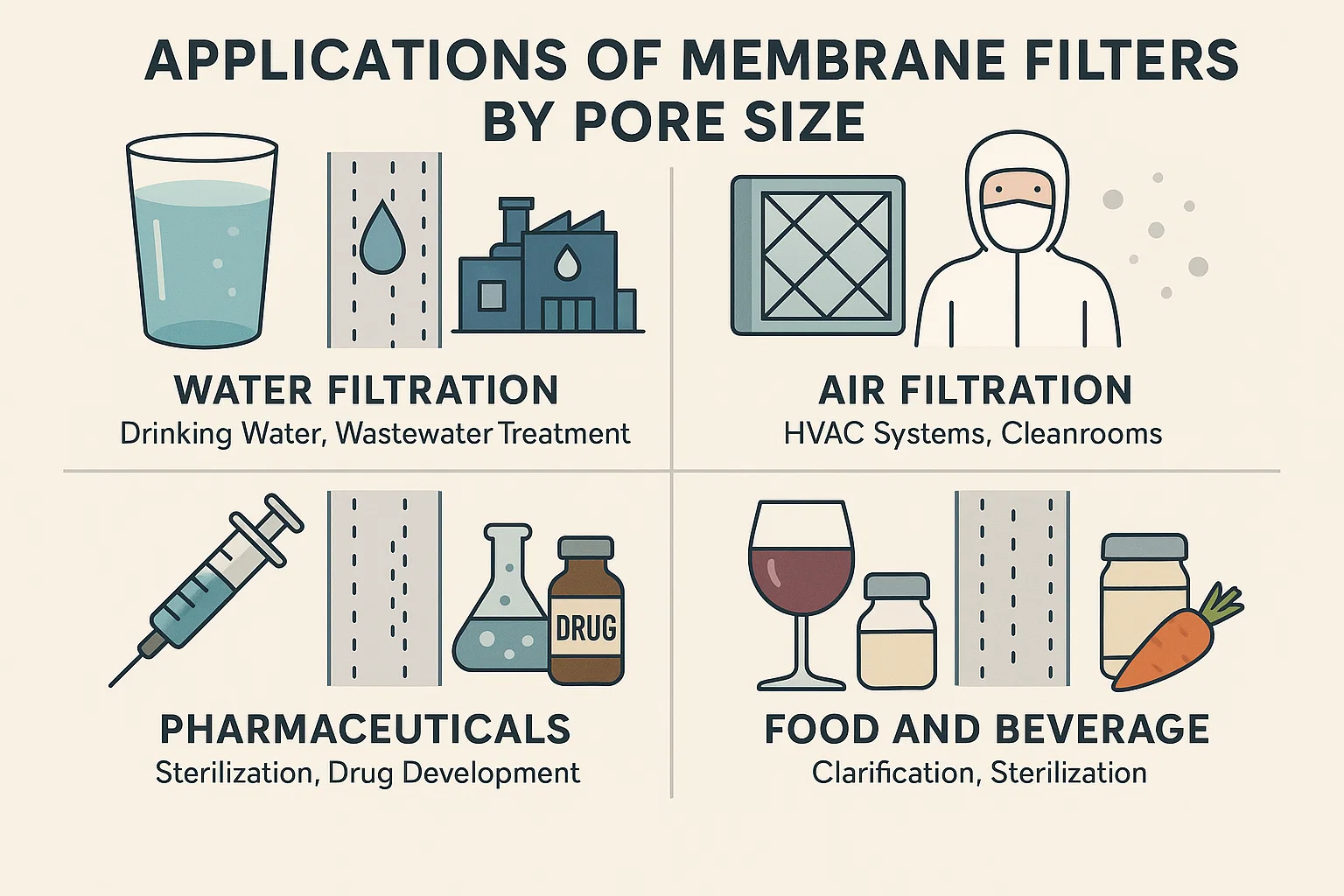

Applicazioni dei filtri di membrana per dimensione dei pori

La capacità dei filtri di membrana di controllare con precisione ciò che passa e ciò che viene mantenuto, in gran parte a causa delle loro dimensioni dei pori ingegnerizzate, li rende indispensabili in una vasta gamma di settori. Dal garantire l'acqua potabile sicura alla produzione di farmaci per il risparmio di vita, questi filtri sono fondamentali per i processi di purificazione, separazione e concentrazione.

Filtrazione dell'acqua: acqua potabile, trattamento delle acque reflue

I filtri a membrana sono cardini del moderno trattamento delle acque, affrontando sfide di purezza che vanno dai contaminanti macroscopici ai patogeni microscopici e ai sali disciolti.

• Microfiltrazione (MF) e ultrafiltrazione (UF): Queste membrane, con dimensioni dei pori nel Da 0,1 a 10 µm (MF) and Da 0,01 a 0,1 µm (UF) range, sono ampiamente utilizzati per la rimozione di solidi sospesi, torbidità, batteri, protozoi (come Cryptosporidium and Giardia ) e virus da fonti di acqua potabile. Sono eccellenti fasi di pretrattamento per sistemi di membrana più avanzati, proteggendo membrane più fini dallo sporcizia. Nel trattamento delle acque reflue, MF/UF può produrre effluenti di alta qualità adatti per scarico o addirittura riutilizzo, rimuovendo efficacemente solidi sospesi, batteri e un po 'di materia organica.
• Nanofiltrazione (NF): Con le dimensioni dei pori in genere Da 0,001 a 0,01 µm , Le membrane NF sono impiegate per l'ammorbidimento dell'acqua rimuovendo gli ioni didattica multivalente (calcio, magnesio) e per ridurre i livelli di carbonio organico disciolto (DOC), colore e composti organici sintetici (ad esempio pesticidi) dall'acqua potabile. Ciò fornisce un permeato di qualità superiore a UF.
• Osmosi inversa (RO): Avendo efficacemente <0,001 µm Dimensioni "pori" (operando tramite la diffusione della soluzione), le membrane RO sono la barriera finale per la purificazione dell'acqua. Sono fondamentali per desalinizzazione di acqua di mare e acqua salmastra, producendo acqua potabile. RO è anche essenziale per la produzione acqua ultrapura richiesto in settori come l'elettronica, i prodotti farmaceutici e la generazione di energia, rimuovendo quasi tutti i sali e le impurità disciolti.

Filtrazione d'aria: sistemi HVAC, camere pulite

Mentre il termine "dimensione dei pori" è generalmente associato alla filtrazione liquida, il principio si applica allo stesso modo alla filtrazione dell'aria (gas), in cui le membrane filtrano i particolati dispersi nell'aria.

• Microfiltrazione (MF) (e Media HEPA/ULPA): Vengono utilizzati mezzi specializzati a membrana, spesso classificati per efficienza di rimozione delle particelle piuttosto che per dimensioni discrete dei pori. Per esempio, HEPA (aria particellata ad alta efficienza) I filtri in genere catturano il 99,97% delle particelle $0.3\mu m$ di dimensioni, e Ulpa (aria particellata ultra-bassa) I filtri sono ancora più fini. Questi sono cruciali per:
  • Sistemi HVAC: Migliorare la qualità dell'aria interna rimuovendo polvere, polline, spore di muffa e alcuni allergeni.
  • Camere pulite: Creazione e mantenimento di ambienti altamente controllati (ad es. Classe ISO da 1 a 9) essenziali per la produzione di semiconduttori, la produzione farmaceutica e la delicata ricerca, in cui anche particelle di microni possono causare contaminazione o difetti.

Farmaceutici: sterilizzazione, sviluppo di farmaci

I rigorosi requisiti di purezza dell'industria farmaceutica rendono indispensabili i filtri della membrana.

• Microfiltrazione (MF): La filtrazione sterile di liquidi (ad es. Mezzi di coltura, buffer, soluzioni oftalmiche) prima che l'imballaggio sia un'applicazione comune per 0,1 o 0,2 µm Membrane MF, garantendo la rimozione di batteri e funghi evitando al contempo ingredienti attivi sensibili al calore.
• Ultrafiltrazione (UF): Membrane Uf (in genere Da 0,01 a 0,1 µm o MWCOS specifici) sono fondamentali per:
  • Concentrazione e purificazione delle proteine: Concentrazione di proteine ​​terapeutiche, enzimi e vaccini.
  • Diafiltrazione: Rimozione di sali o tamponi di scambio durante la purificazione delle proteine.
  • Rimozione del pirogeno: Eliminare endotossine (pirogeni) dall'acqua per iniezione (WFI).
• Nanofiltrazione (NF) e osmosi inversa (RO): Utilizzato per il pretrattamento dell'acqua di alimentazione per i sistemi UF/RO e per la generazione Acqua di livello farmaceutico (ad esempio, acqua purificata, acqua per iniezione) che richiede livelli estremamente bassi di impurità, inclusi sali disciolti e composti organici.

Cibo e bevande: chiarimento, sterilizzazione

I filtri a membrana migliorano la qualità, la durata di conservazione e la sicurezza di una vasta gamma di prodotti per alimenti e bevande.

• Microfiltrazione (MF):
  • Chiarimento delle bevande: Chiarimento di vino, birra (rimozione del lievito, batteri e particelle di foschia) e succhi di frutta.
  • Creazione lattiero -casearia: Pasteurizzazione fredda del latte (riducendo il carico batterico senza calore), frazionamento dei componenti del latte.
• Ultrafiltrazione (UF):
  • Concentrazione proteica: Concentrazione di proteine ​​del latte (ad es. Per la produzione di formaggio), concentrazione di proteine ​​del siero di latte.
  • Chiarimento del succo: Rimozione di solidi sospesi e macromolecole dai succhi preservando il sapore.
• Nanofiltrazione (NF):
  • Sugar Refining: Desalting e purificazione delle soluzioni di zucchero.
  • Concentrazione del succo: Concentrazione parziale di succhi con demineralizzazione simultanea.
• Osmosi inversa (RO):
  • Concentrazione: Concentrazione di liquidi sensibili al calore come caffè, succhi di frutta o prodotti lattiero-caseari, offrendo risparmi energetici rispetto all'evaporazione.
  • Acqua per la lavorazione: Fornire acqua di alta purezza per la formulazione e la pulizia del prodotto.

Applicazioni industriali: lavorazione chimica, petrolio e gas

Oltre ai materiali di consumo, i filtri a membrana soddisfano le esigenze critiche di separazione e purificazione nel settore pesante.

• Microfiltrazione (MF) e ultrafiltrazione (UF):
  • Trattamento delle acque reflue: Chiarimento generale e rimozione di solidi sospesi dagli effluenti industriali.
  • Breaking emulsione: Separare l'olio dall'acqua nei fluidi per la lavorazione dei metalli o l'acqua prodotta nell'industria petrolifera e del gas.
  • Recupero catalizzatore: Mantenendo preziosi catalizzatori dalle miscele di reazione.
  • Pre-trattamento: Protezione di altre attrezzature a valle e membrane più fini.
• Nanofiltrazione (NF) e osmosi inversa (RO):
  • Purificazione dell'acqua di processo: Fornire acqua di alta purezza per caldaie, torri di raffreddamento e processi di produzione.
  • Recupero del prodotto: Recuperando sostanze chimiche preziose dai flussi di rifiuti.
  • Concentrazione della salamoia: Concentrazione di soluzioni di sale in vari processi chimici.
  • Separazione chimica: Separazione componenti specifici in fase di sintesi chimica o purificazione.

Come determinare la dimensione dei pori di un filtro a membrana

Mentre la dimensione dei pori è una caratteristica fondamentale di un filtro a membrana, non è sempre una misurazione semplice e diretta. Invece, viene spesso dedotto attraverso test standardizzati o fornito dai produttori in base ai loro processi di controllo di qualità. La determinazione accurata delle dimensioni dei pori è fondamentale per garantire che la membrana si esibisca come previsto per la sua applicazione prevista.

Specifiche fornite dai produttori

Il modo più comune per conoscere la dimensione dei pori del filtro a membrana è rivedere il Specifiche tecniche e schede dei dati forniti dal produttore . I produttori affidabili investono fortemente nel controllo di qualità e nella caratterizzazione dei loro prodotti. Queste specifiche in genere elencano:

• Dimensione dei pori nominali: Questa è una classificazione generale, che indica la dimensione media dei pori. Significa che la membrana è progettata per trattenere una certa percentuale di particelle di dimensioni indicate o sopra. Ad esempio, un filtro nominale da 0,2 µm potrebbe trattenere il 99,9% di particelle a quella dimensione. È una media e non implica che ogni poro è esattamente quella dimensione.
• Dimensione dei pori assoluti: Questa è una specifica più precisa, indicando che tutte le particelle più grandi della dimensione dichiarata vengono mantenute (spesso la ritenzione al 100% in condizioni di test specifiche). Ciò è fondamentale per applicazioni come la filtrazione sterile in cui è richiesta la completa rimozione di microrganismi.
• Cut-off di peso molecolare (MWCO): Per le membrane ultrafiltrazioni e nanofiltrazioni, i produttori spesso specificano MWCO in Daltons, che descrive il peso molecolare al quale il 90% di una specifica proteina globulare (o dextran) è trattenuto dalla membrana. Questa è una misura funzionale della dimensione dei pori per le separazioni molecolari.
• Valutazioni di ritenzione per organismi specifici: Soprattutto per le applicazioni di trattamento farmaceutico o delle acque, i produttori potrebbero specificare la capacità della membrana di trattenere batteri specifici (ad es. Brevundimonas Diminuta per filtri sterili da 0,22 µm) o virus. Ciò offre una misura pratica delle prestazioni orientata all'applicazione.

È importante notare che diversi produttori potrebbero utilizzare metodologie o definizioni di test leggermente diverse per "nominale" rispetto a "assoluto", quindi il confronto delle specifiche tra i marchi richiede un'attenta considerazione.

Metodi di test: test del punto bolle, analisi microscopica

Oltre alle affermazioni del produttore, ci sono metodi stabiliti per caratterizzare o verificare l'effettiva dimensione dei pori e l'integrità di un filtro a membrana.

1. Test del punto bolle

IL Test del punto di bolle è un metodo ampiamente utilizzato e non distruttivo per determinare la più grande dimensione dei pori in un filtro a membrana e per verificare l'integrità della membrana. Si basa sul principio che il liquido tenuto in un poro dalla tensione superficiale può essere forzato dalla pressione del gas.

• Principio: La membrana viene prima bagnata con un liquido (ad es. Acqua o alcol), riempiendo tutti i pori. La pressione del gas (di solito aria o azoto) viene quindi applicata su un lato della membrana bagnata, mentre l'altro lato è aperto all'atmosfera (o immersa in liquido). Man mano che la pressione del gas aumenta gradualmente, alla fine supererà la tensione superficiale che tiene il liquido nel poro più grande. In questo "punto di bolle", verrà osservato un flusso continuo di bolle emergenti dal lato umido della membrana.
• Calcolo: La pressione in cui ciò si verifica è direttamente correlata alla più grande dimensione dei pori dall'equazione di Young-Laplace:
• P = ( 4γcosθ )/D:
  • P è la pressione del punto bolle
  • γ è la tensione superficiale del liquido bagnante
  • θ è l'angolo di contatto del liquido con la parete dei pori (spesso si presume essere 0 ∘ per bagnatura completa, così cos θ = 1 )
  • D è il diametro del poro più grande.

Il test del punto di bolle è eccellente per il controllo di qualità, rilevando difetti di produzione o verifica se una membrana è stata danneggiata o compromessa (ad esempio, per attacco chimico o pressione eccessiva) in uso. Un punto di bolla inferiore al previsto indica che sono presenti pori più grandi, implicando una perdita di integrità.

2. Analisi microscopica (ad es. Microscopia elettronica)

Per una valutazione visiva più diretta della struttura dei pori, è possibile utilizzare tecniche microscopiche avanzate, in particolare:

• Microscopia elettronica a scansione (SEM): SEM fornisce immagini ad alta risoluzione della superficie della membrana e della sezione trasversale, consentendo la visualizzazione diretta dei pori. Sebbene non fornisca una dimensione funzionale dei pori come il test del punto di bolle, può rivelare la morfologia dei pori, la distribuzione e la struttura generale della membrana. Il moderno software di analisi delle immagini può quindi essere utilizzato per misurare le dimensioni dei pori visibili e generare una distribuzione delle dimensioni dei pori.
• Microscopia elettronica a trasmissione (TEM): TEM offre un ingrandimento e una risoluzione ancora più elevati, utili per caratterizzare i pori molto fini delle membrane UF, NF e RO, in particolare la loro struttura interna.

Sebbene inestimabile per la ricerca e lo sviluppo, l'analisi microscopica è in genere un metodo di laboratorio e non un test di routine in-process o sul campo per la verifica delle dimensioni dei pori a causa della sua complessità e costo.

Importanza della determinazione accurata della dimensione dei pori

La determinazione precisa della dimensione dei pori è fondamentale per diversi motivi:

• Assicurazione delle prestazioni: Garantisce che la membrana raggiungerà l'efficienza di separazione desiderata (ad es. Sterilità, chiarezza, rifiuto del soluto).
• Ottimizzazione del processo: Aiuta a selezionare la membrana giusta per un'applicazione specifica, impedendo la sovrafiltrazione (pori troppo piccoli, costi elevati, flusso basso) o sotto-filtrazione (pori troppo grandi, purezza insufficiente).
• Controllo della qualità: Serve come misura di controllo di qualità vitale per produttori e utenti finali, confermando la coerenza batch e l'integrità del prodotto.
• Risoluzione dei problemi: Aiuta nella diagnosi di problemi come incrostazione, danni o difetti di produzione che potrebbero alterare le dimensioni efficaci dei pori.

In sostanza, comprendere e verificare la dimensione dei pori di un filtro a membrana non è solo un esercizio accademico; È un passo fondamentale per la progettazione, il funzionamento e la manutenzione di sistemi di filtrazione efficaci.

Problemi comuni relativi alla dimensione dei pori

Mentre i filtri a membrana sono strumenti di separazione incredibilmente efficaci, la loro intricata struttura dei pori li rende anche suscettibili a diversi problemi operativi. Molte di queste sfide, come il fouling, l'intasamento e la necessità di test di integrità, sono intrinsecamente legate alla dimensione dei pori della membrana e alla sua interazione con il fluido filtrato.

Fouling: in che modo la dimensione dei pori influisce sumbrana

Fouling è probabilmente la sfida più pervasiva e significativa nella filtrazione della membrana. Si riferisce all'accumulo di materiali indesiderati su o all'interno dei pori di membrana, portando a una diminuzione del flusso di permeato (portata) e/o ad un aumento della pressione transmembrana (TMP) necessaria per mantenere il flusso. Questo accumulo riduce essenzialmente la dimensione effettiva dei pori e aumenta la resistenza al flusso.

Come le dimensioni dei pori influenzano il fouling:

• Dimensioni dei pori più piccoli, tendenza a fouling più elevata: Le membrane con pori più piccoli (UF, NF, RO) sono generalmente più suscettibili all'utilizzo perché rifiutano una gamma più ampia di sostanze, tra cui colloidi più piccoli, macromolecole e materia organica disciolta che può depositare sulla superficie della membrana o adsorb La struttura più stretta offre più siti per l'interazione e meno spazio per far passare i solanti.
• Collegamento dei pori: Particelle o molecole più grandi dei pori della membrana si accumuleranno sulla superficie, formando uno "strato di torta". Questo strato funge da filtro secondario, aggiungendo resistenza e riducendo il flusso.
• Blocco/adsorbimento dei pori: I foulanti più piccoli, in particolare le molecole organiche disciolte, possono adsorbire le superfici interne dei pori o bloccare l'ingresso dei pori, riducendo efficacemente il diametro dei pori. Questo è spesso più difficile da pulire rispetto al fouling di superficie.
• Biofouling: I microrganismi (batteri, funghi, alghe) possono attaccarsi alla superficie della membrana e proliferare, formando un biofilm appiccicoso. Questo biofilm può coprire rapidamente i pori, impedire significativamente il flusso e persino portare a danni irreversibili se non gestiti in modo efficace. La dimensione dei pori non impedisce l'attaccamento biologico ma una membrana più densa può limitare la penetrazione.

L'utilizzo riduce l'efficienza di filtrazione, aumenta il consumo di energia (a causa di requisiti di pressione più elevati), accorcia la durata della membrana e richiede una pulizia o una sostituzione frequenti, che si aggiungono ai costi operativi.

Intasamento: problemi e strategie di prevenzione

Intasamento è una forma grave di sporcizia in cui i pori di membrana vengono completamente bloccati, spesso da particelle o aggregati più grandi, portando a una perdita drastica o completa del flusso. Mentre il fouling può essere un declino graduale, l'intasamento può essere più improvviso.

Problemi relativi all'intasamento:

• Danno irreversibile: Intasamento grave può rendere impossibile la pulizia delle membrane, portando alla sostituzione prematura.
• Distribuzione del flusso irregolare: Le membrane parzialmente intasate possono portare a un flusso irregolare attraverso la superficie della membrana, creando potenzialmente aree localizzate di maggiore pressione e stress.
• Arresti di sistema: Il cocco frequente richiede tempo di inattività del sistema per la pulizia o la sostituzione della membrana, che influisce sulla produttività.

Strategie di prevenzione per intasamento:

• Pre-trattamento efficace: Questa è la singola strategia più importante. L'uso di filtri più grossolani (ad es. Filtri a cartuccia, filtri granulari dei media) o persino membrane MF come pre-filtro prima dei sistemi UF, NF o RO possono rimuovere solidi sospesi più grandi e ridurre il carico sulle membrane più fini.
• Selezione appropriata delle dimensioni dei pori: Scegliere una dimensione dei pori adatta alla qualità dell'acqua di alimentazione e al livello di pre-trattamento applicato. Il filtraggio eccessivo (usando una dimensione di un poro troppo piccola per un determinato mangime) esacerbone l'intasamento.
• Dinamica del flusso ottimizzato: Operando alle velocità appropriate del flusso incrociato nella filtrazione del flusso tangenziale (TFF) aiuta a spazzare via i falloni dalla superficie della membrana, minimizzando la formazione di strati di torta.
• Regimi di pulizia regolari: Implementazione di un programma per la pulizia chimica (pulizia o CIP) e/o pulizia fisica (ad es. Backflushing per MF/UF) per rimuovere i foulanti accumulati prima di diventare irreversibilmente intasati.

Test di integrità: garantire dimensioni e prestazioni dei pori coerenti

Dato il ruolo critico della dimensione dei pori nelle prestazioni della membrana, in particolare nelle applicazioni che richiedono particelle assolute o ritenzione microbica (ad es. Filtrazione sterile), Test di integrità è fondamentale. Il test di integrità verifica che la struttura dei pori della membrana rimanga intatta e libera da difetti, crepe o canali di bypass che creerebbero effettivamente pori più grandi che intenzionali.

• Perché è cruciale: Anche un singolo difetto di produzione o danni operativi (ad esempio, da una pressione eccessiva, un attacco chimico o una manipolazione) può portare a un "foro stenopeico" o lacrima. Tale difetto bypassa l'esclusione della dimensione dei pori progettata, consentendo i contaminanti di passare attraverso, compromettendo l'intero processo di filtrazione.
• Metodi comuni:
  • Test di Bubble Point: Come discusso, questo è un metodo primario. Una caduta nella pressione del punto di bolle indica un grande difetto.
  • Test di diffusione: Misura il flusso di gas attraverso i pori bagnati a una pressione sotto il punto di bolle. Un flusso eccessivo indica un difetto.
  • Test di mantenimento della pressione: Misura il decadimento della pressione nel tempo in un filtro bagnato a gas sigillato e pressurizzato dal gas. Una caduta di pressione rapida suggerisce una perdita.
  • Test del flusso in avanti: Simile al test di diffusione, ma misura il flusso di gas totale, che include sia la diffusione che il flusso di massa attraverso eventuali difetti di grandi dimensioni.

I test di integrità vengono eseguiti abitualmente prima e dopo i processi di filtrazione critici (specialmente nei prodotti farmaceutici e nelle applicazioni sterili) e dopo i cicli di pulizia. Fornisce la certezza che le prestazioni efficaci delle dimensioni dei pori della membrana vengono mantenute per tutta la sua vita operativa.

In sintesi, la gestione dei problemi relativi alla dimensione dei pori di membrana, come il premoto e l'intasamento, richiede strategie proattive che coinvolgono un'attenta pretrattamento, un funzionamento ottimizzato e una robusta pulizia. Inoltre, i test di integrità regolari forniscono la fiducia che le capacità cruciali di esclusione delle dimensioni della membrana rimangono senza compromessi.

Scegliere il filtro a membrana giusto

Il viaggio dalla comprensione di ciò che la dimensione dei pori significa afferrare le sue diverse applicazioni culmina nel compito critico di scegliere il Giusto filtro a membrana per un bisogno specifico. Questa decisione è raramente semplice e comporta una valutazione sistematica di diversi fattori chiave per garantire prestazioni, efficienza e redditività economiche ottimali.

Valutare le tue esigenze specifiche di filtrazione

Il primo e più importante passo è definire chiaramente gli obiettivi del processo di filtrazione. Chiediti:

• Qual è il risultato desiderato? Stai cercando di:
  • Chiarire un liquido (rimuovere la torbidità)?
  • Sterilizzare una soluzione (rimuovere i batteri/virus)?
  • Concentrarsi un prodotto prezioso (ad es. Proteine)?
  • Rimuovere sali disciolti o ioni specifici?
  • Purificare l'acqua a un livello ultrapure?
• Qual è il livello di purezza richiesto? Qual è la concentrazione massima consentita o la dimensione dei contaminanti residui? Ciò guiderà direttamente la dimensione dei pori richiesti. Ad esempio, un filtro da 0,45 µm potrebbe essere sufficiente per chiarimenti generali, ma è necessario un filtro da 0,22 µm o un filtro più stretto per la filtrazione sterile.
• Qual è la natura del flusso di alimentazione? È un liquido o un gas? Qual è il suo tipico carico di particolato o contenuto di solidi disciolti? È altamente viscoso o relativamente sottile?
• Qual è il throughput richiesto (portata)? Quanto liquido o gas deve essere elaborato per unità di tempo? Ciò influenza non solo il tipo di membrana, ma anche la superficie della membrana totale necessaria.
• Quali sono i requisiti normativi? Per le applicazioni in prodotti farmaceutici, alimenti e bevande o acqua potabile, potrebbero esserci standard normativi specifici (ad esempio, FDA, USP, OMS) che dettano le prestazioni del filtro.

Una chiara comprensione di queste esigenze restringerà i potenziali tipi di membrana (MF, UF, NF, RO) e le corrispondenti intervalli di dimensioni dei pori.

Considerando le proprietà del fluido filtrato

Oltre ai contaminanti, le caratteristiche del fluido stesso svolgono un ruolo significativo nella selezione della membrana, in particolare per quanto riguarda la compatibilità del materiale di membrana.

• Composizione chimica:
  • Ph: Il pH del fluido deve essere compatibile con il materiale della membrana. Alcuni materiali si degradano rapidamente in condizioni altamente acide o alcaline.
  • Presenza di solventi: I solventi organici possono gonfiare, dissolvere o danneggiare gravemente alcune membrane polimeriche. Potrebbero essere necessari membrane ceramiche o polimeri resistenti al solvente specifici (ad es. PVDF).
  • Ossidanti: Gli ossidanti forti (come il cloro) possono danneggiare molti materiali di membrana, in particolare le membrane RO/NF di poliammide. Possono essere richiesti membrane resistenti al cloro o pre-trattamento per la rimozione del cloro.
• Temperatura: L'intervallo di temperatura operativa deve trovarsi all'interno dei limiti di tolleranza del materiale della membrana. Le alte temperature possono causare degradazione della membrana o cambiamenti nella struttura dei pori. Al contrario, temperature molto basse possono aumentare la viscosità del fluido, riducendo il flusso.
• Viscosità: Fluidi altamente viscosi richiedono pressioni operative più elevate o aree di superficie di membrana più grandi per ottenere portate desiderate, indipendentemente dalle dimensioni dei pori.
• Potenziale di fouling: Valuta il potenziale per il fluido per sporcare la membrana. I fluidi elevati in solidi sospesi, colloidi, materia organica disciolta o microrganismi richiederanno pretrattamenti più robusti, materiali di membrana specifici o strategie di pulizia efficaci. Le membrane con proprietà superficiali che resistono all'adesione (ad es. Superfici idrofile per soluzioni acquose) possono essere utili.

Valutazione del rapporto costo-efficacia di diversi tipi di membrana

I costi di capitale e operativi associati ai sistemi di filtrazione a membrana variano in modo significativo a seconda della tecnologia prescelta e della sua scala.

• Spesa in conto capitale (Capex):
  • Costo della membrana: Le membrane dei pori più fini (ro> nf> uf> mf) sono generalmente più costose per unità a causa della loro complessa produzione.
  • Componenti del sistema: Operazioni di pressione più elevate (RO, NF) richiedono pompe più robuste, recipienti a pressione e tubazioni, aumentando i costi di configurazione iniziale.
• Spesa operativa (OPEX):
  • Consumo di energia: I costi di pompaggio sono direttamente proporzionali alla pressione operativa e alla portata. I sistemi RO, che richiedono le più alte pressioni, hanno il più alto consumo di energia.
  • Sostituzione della membrana: La durata della vita varia in base all'applicazione, alla qualità dei mangimi e al regime di pulizia. La sostituzione di membrane a pori fine può essere un costo ricorrente significativo.
  • Pulizia chimiche e procedure: La frequenza e l'aggressività della pulizia necessarie per combattere il fouling contribuiscono ai costi operativi.
  • Costi di pretrattamento: Il livello di pre-trattamento necessario per proteggere la membrana aggiunge anche al budget operativo complessivo.

È fondamentale eseguire un Costo totale di proprietà (TCO) Analisi che considera sia le spese operative iniziali che le spese operative a lungo termine. A volte, investire in una membrana leggermente più costosa con una migliore resistenza all'erba o una durata più lunga può portare a risparmi significativi in ​​termini di energia, pulizia e sostituzione nel corso della durata del sistema. Al contrario, scegliere un sistema RO quando NF sarebbe sufficiente potrebbe essere una spesa non necessaria di capitale ed energia.

Considerando attentamente questi fattori intrecciati - i tuoi obiettivi di filtrazione, le caratteristiche del fluido e le implicazioni economiche - puoi prendere una decisione informata di selezionare il filtro della membrana con la dimensione e le proprietà ottimali dei pori per la tua applicazione specifica. Questo approccio olistico garantisce non solo una filtrazione efficace, ma anche un'operazione sostenibile ed efficiente in termini di costi.

Hai ancora una domanda? Basta contattare Hangzhou Nihaowater, vorremmo aiutare.
