Padroneggiare il rapporto F/M per il controllo del processo delle acque reflue nel mondo reale

Nel trattamento biologico delle acque reflue, il processo a fanghi attivi è spesso considerato una certezza matematica. Tuttavia, gli ingegneri di processo esperti sanno che si compota più come un ecosistema volatile. Al centro della gestione di questo ecosistema c’è il Rappoto cibo-microrganismo (F/M). .

Mentre i manuali operativi standard offrono formule rigide, la vera padronanza del processo richiede la comprensione di come F/M interagisce con la chimica organica variabile, la cinetica stagionale e le limitazioni dei sensori in tempo reale. Questa guida va oltre i calcoli di base per fornire informazioni utili e testate sul campo per l'ottimizzazione degli impianti moderni.

1. Introduzione al rapporto F/M: l'equilibrio cinetico biologico

Il rapporto F/M definisce la relazione termodinamica tra la massa di substrato organico biodegradabile in ingresso nei reattori biologici e la massa di batteri eterotrofi attivi dedicati alla stabilizzazione.

• Il “Cibo” (F): Il tasso di massa del carico organico. Sebbene tradizionalmente definito dalla domanda biochimica di ossigeno (BOD), rappresenta i composti carboniosi volatili disponibili per il catabolismo microbico.
• I “Microrganismi” (M): La biomassa cellulare attiva che risiede entro i confini del bacino di aerazione, responsabile sia dell'ossidazione carboniosa che della bioflocculazione.

In un sistema ideale, questo rapporto mantiene i batteri nella fase di crescita tardiva in declino o nella fase iniziale di respirazione endogena. Se la bilancia si inclina troppo in una delle due direzioni, la struttura fisica dei fiocchi di fango si degrada, alterando l'indice di volume dei fanghi (SVI) e rischiando la non conformità normativa per i solidi sospesi totali (TSS) e i limiti di nutrienti.

2. Matematica dinamica: fattorizzazione della latenza e della "purezza" dei fanghi

La rappresentazione matematica del F/M da manuale è semplice, ma i suoi componenti nascondono trappole operative.

Le formule di testo puro

Unità imperiali statunitensi:
F/M = (BOD influente, mg/L * Flusso, MGD * 8,34) / (MLVSS, mg/L * Volume bacino, MG * 8,34)

Unità metriche:
F/M = (BOD influente, mg/L * Flusso, m3/giorno) / (MLVSS, mg/L * Volume bacino, m3 * 1.000)

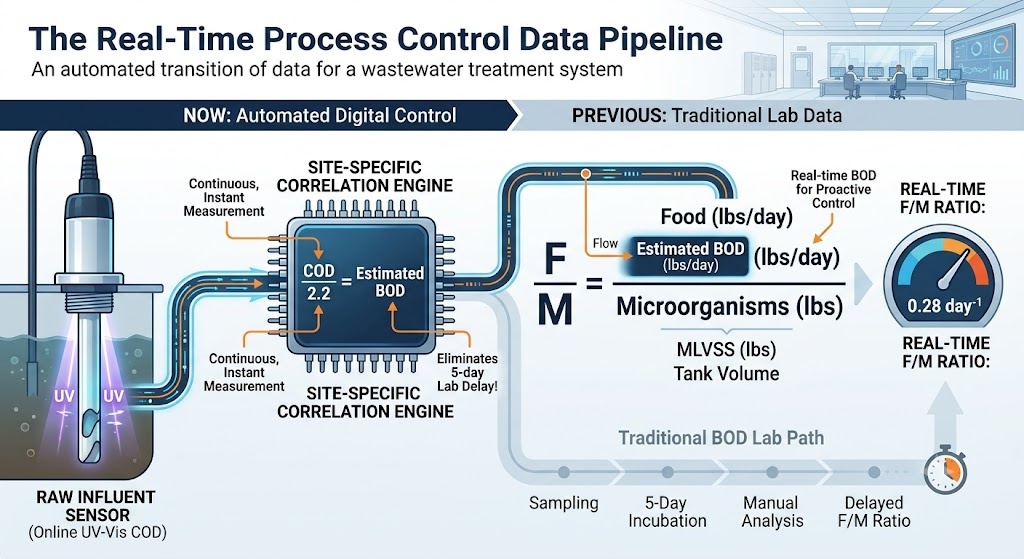

Guadagno di informazioni: rompere la trappola della latenza BOD di 5 giorni

Il difetto più grande nel classico controllo F/M è che il BOD5 standard richiede un periodo di incubazione di 5 giorni. Gestire un impianto dinamico utilizzando un indicatore ritardato di 5 giorni ti assicura di risolvere sempre la crisi della scorsa settimana.

Le strutture avanzate aggirano questo problema stabilendo una dinamica Matrice di correlazione COD-BOD o TOC-BOD . Gli influssi municipali domestici grezzi presentano tipicamente un rapporto COD:BOD compreso tra 2,0:1 e 2,5:1. Tuttavia, se la tua struttura riceve frazioni industriali (ad esempio, lavorazione alimentare, produzione chimica), questo rapporto può aumentare fino a 4,0:1 o variare di ora in ora.

[Stima del cibo in tempo reale] = COD giornaliero (tramite digestione di 2 ore o UV-Vis online) / Fattore di correlazione specifico del sito

Utilizzando gli spettrofotometri UV-Vis online presso lo sbarramento degli effluenti primari, gli operatori possono catturare “lumache” organiche in tempo reale e regolare immediatamente i parametri del processo, anziché scoprire un sovraccarico tossico con cinque giorni di ritardo.

La frazione di “purezza” da MLVSS a MLSS

Sostituire MLSS con MLVSS al denominatore è un errore critico. L'MLSS comprende solidi inerti non biologici (solidi sospesi fissi come sabbia fine, limo e fosforo precipitato).

Un impianto comunale sano mantiene un Rapporto MLVSS/MLSS (indice di purezza) da 0,75 a 0,85 . Durante eventi di forti piogge nei sistemi fognari combinati, o in impianti con canali di sabbia inadeguati, la sabbia inerte penetra nel bacino di aerazione, riducendo il rapporto al di sotto di 0,60. Se non si esegue il test per la frazione volatile (MLVSS tramite test in forno a muffola volatile a 550 gradi Celsius), si sovrastimerà matematicamente la forza lavoro microbica, si sottoalimentarà drasticamente il sistema e si innescherà una inaspettata carenza di biomassa.

3. Scenario di calcolo avanzato: la trasformazione industriale

Guardiamo oltre i calcoli municipali di base e guardiamo a uno scenario avanzato in cui un impianto industriale di trasformazione alimentare scarica un’inaspettata ondata organica in un sistema municipale.

Dati sul campo raccolti alle 08:00:

• Portata influente: 4.0 DMG
• COD dell'effluente primario (tramite test rapido): 600mg/l
• Fattore storico COD:BOD per questo specifico mix industriale: 2,4:1
• Volume del serbatoio di aerazione: 1,2 milioni di galloni (MG)
• Concentrazione MLSS: 3.500mg/l
• Frazione organica volatile attuale (MLVSS/MLSS): 72% a causa del recente deflusso di limo in caso di pioggia

Passaggio 1: calcolo del BOD stimato in tempo reale (alimenti)

BOD influente stimato = 600 mg/L COD / 2,4 = 250 mg/L BOD
Cibo applicato = 250 mg/L * 4,0 MGD * 8,34 = 8.340 libbre di BOD/giorno

Passaggio 2: calcolare la vera massa biologica (microrganismi)

Concentrazione MLVSS reale = 3.500 mg/L MLSS * 0,72 = 2.520 mg/L MLVSS
Microrganismi attivi = 2.520 mg/L * 1,2 MG * 8,34 = 25.220 libbre di MLVSS

Passaggio 3: calcolare il F/M in tempo reale

Rapporto F/M = 8.340 libbre BOD / 25.220 libbre MLVSS = 0,33 giorni^-1

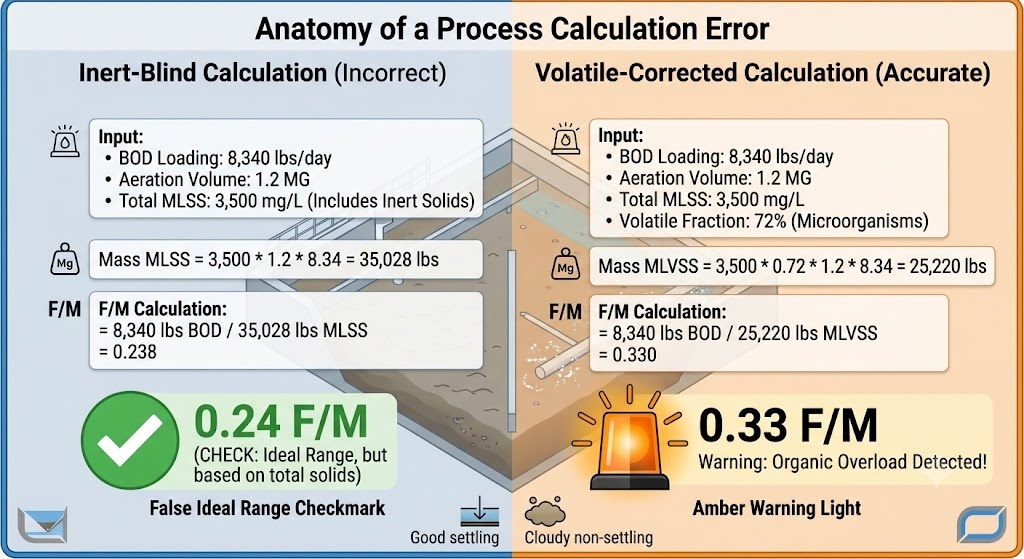

Approfondimento operativo: Se l'operatore avesse utilizzato erroneamente l'MLSS totale per il calcolo, il F/M calcolato sarebbe apparso come 0,24, segnalando un sistema convenzionale perfettamente stabile. In realtà, il vero carico biologico è pari a 0,33, avvicinandosi al limite superiore del trattamento convenzionale, avvertendo l’operatore di sopprimere immediatamente lo spreco di fanghi per evitare il dilavamento della biomassa.

4. Intervalli F/M ideali e fattore di temperatura cinetica

Gli intervalli target operativi devono essere in linea con la progettazione tecnica specifica della struttura.

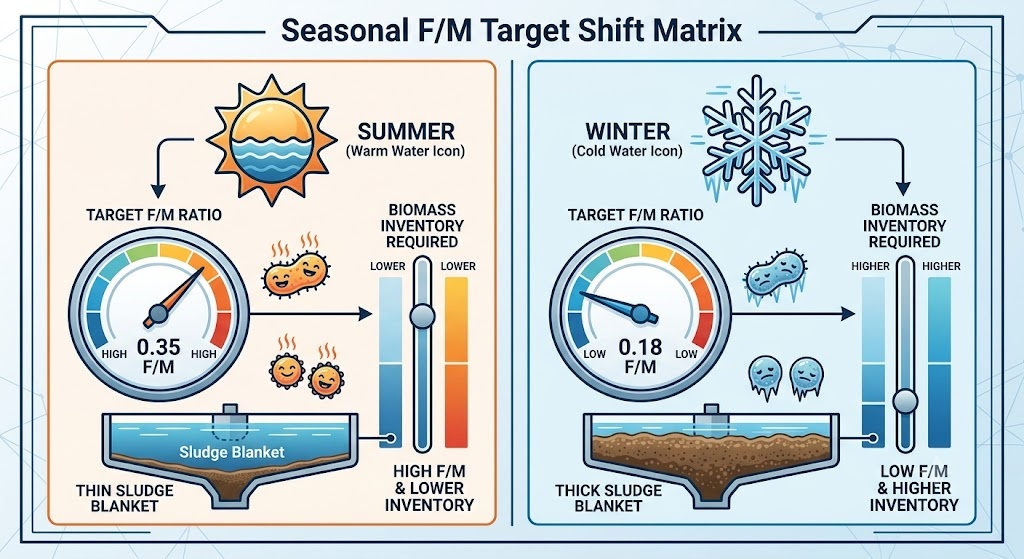

Il coefficiente di temperatura trascurato dai libri di testo

L'attività enzimatica microbica è altamente dipendente dalla temperatura, governata dall'equazione di Arrhenius modificata. Per ogni diminuzione di 10 gradi Celsius della temperatura delle acque reflue, i tassi metabolici biologici diminuiscono di circa il 50%.

• Funzionamento estivo (25°C): I microbi hanno tassi metabolici elevati. Consumano il cibo rapidamente. È possibile eseguire in tutta sicurezza un rapporto F/M più elevato (ad esempio, 0,35) perché la velocità di elaborazione cinetica corrisponde alla velocità di caricamento.
• Funzionamento invernale (10°C): I microbi diventano pigri. Per trattare la stessa massa di BOD in entrata, è necessario aumentare le dimensioni della forza lavoro microbica. Gli operatori devono puntare a un rapporto F/M più basso (ad esempio, 0,18) aumentando intenzionalmente gli obiettivi MLVSS per fornire una maggiore capacità di elaborazione "diretta".

5. Risoluzione dei problemi relativi a rapporti F/M elevati: sovraccarico organico e dispersione strutturale

Un elevato rapporto F/M (>0,50 nei sistemi convenzionali) indica che l'energia carboniosa disponibile supera la capacità metabolica della biomassa presente. Ciò deriva da discariche di lumache industriali, improvvisi dilavamenti idraulici di solidi causati dalle acque piovane o da un eccessivo spreco di fanghi (WAS).

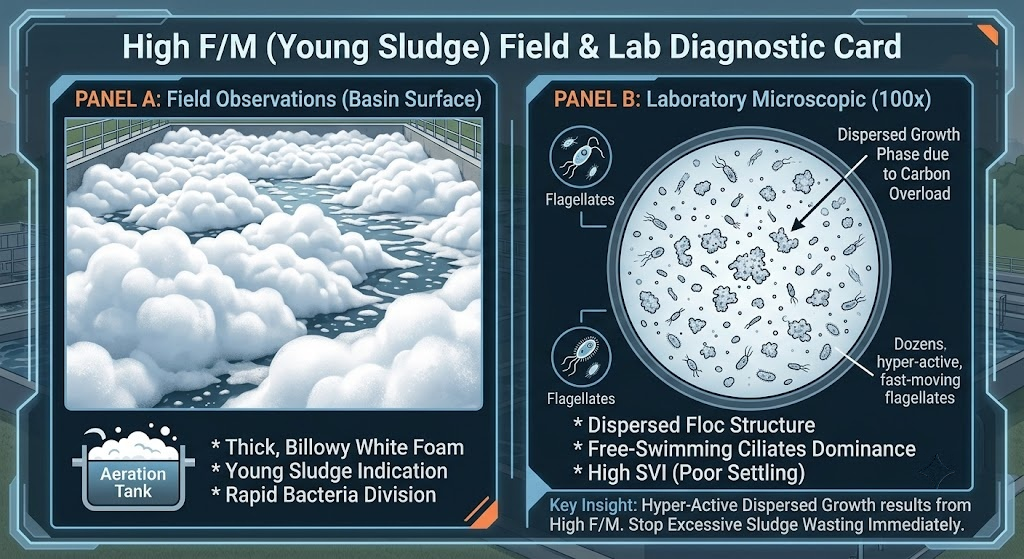

Diagnostica visiva in loco e microscopia

• Fenomeno superficiale: Il bacino di aerazione genera un'acqua densa, ondulata, altamente fluida schiuma bianca immacolata . Questa schiuma contiene alte concentrazioni di polisaccaridi extracellulari e lipidi prodotti dalla rapida divisione dei giovani batteri nella loro fase di crescita logaritmica.
• Struttura microscopica: Sotto un ingrandimento di 100x, i fiocchi di fango appaiono piccoli, altamente fratturati e privi di bordi strutturati. Vedrai una massiccia predominanza di ciliati e flagellati che nuotano liberamente, con un'assoluta assenza di rotiferi o ciliati peduncolati.

Azioni correttive avanzate

1. La manovra di avanzamento graduale: Se la vostra struttura è dotata di funzionalità di alimentazione graduale, deviare il flusso degli affluenti grezzi lontano dalla testa del serbatoio di aerazione e distribuirlo nelle zone centrali o posteriori. Ciò diminuisce immediatamente il rapporto F/M in ingresso, proteggendo la biomassa restituita dallo shock organico.
2. Aggiustamenti di equilibrio RAS/WAS: Interrompere immediatamente ogni pompaggio di WAS. Aumentare la velocità dei fanghi attivi di ritorno (RAS) per massimizzare il trasferimento dei solidi immagazzinati dai chiarificatori secondari alla zona di reazione.

6. Risoluzione dei problemi relativi a bassi rapporti F/M: Microthrix Bulking e Pin Floc

Un basso rapporto F/M (<0,15 nei sistemi convenzionali) rappresenta un ambiente di intensa fame biologica. La popolazione microbica ha superato il suo approvvigionamento energetico primario.

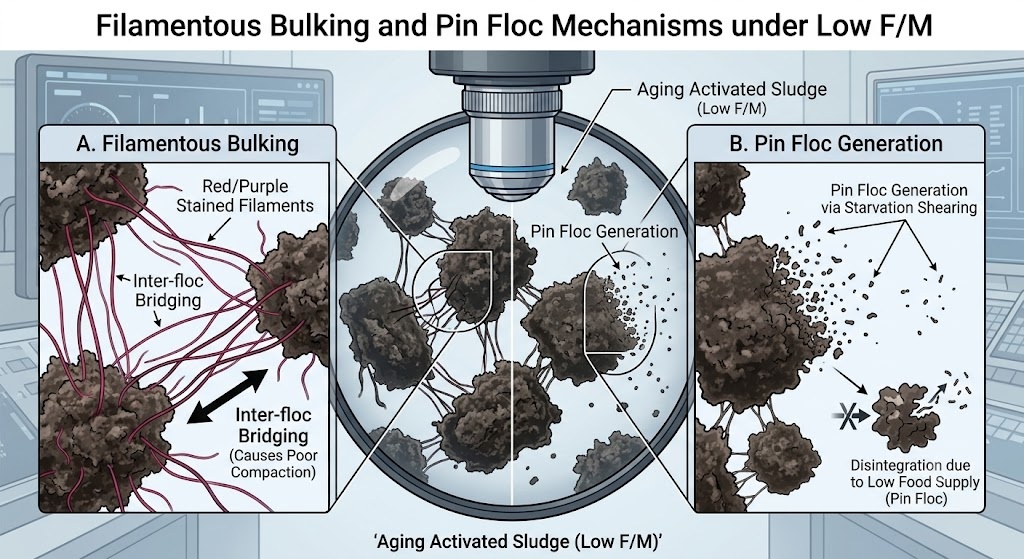

Diagnostica visiva in loco e microscopia

• Fenomeno superficiale: Il bacino di aerazione sviluppa uno strato di schiuma densa, untuosa, marrone scuro o marrone chiaro che resiste agli spruzzi d'acqua. Viene visualizzato il chiarificatore secondario fiocco di spillo —minuscole particelle simili a cenere che galleggiano sullo sbarramento degli effluenti nonostante una colonna d'acqua altamente trasparente.
• Struttura microscopica: I fiocchi di fango appaiono massicci, scuri e irregolari. Ciocche lunghe e simili a capelli batteri filamentosi (come Microthrix parvicella or Digitare 0041 ) si staccano dal nucleo dei fiocchi, colmando gli spazi vuoti e prevenendo fisicamente la compattazione nel chiarificatore.

I meccanismi del massacro da fame

Quando il cibo scarseggia, i batteri filamentosi superano i batteri flocculanti standard. Le cellule filamentose hanno un rapporto superficie-volume molto più elevato, consentendo loro di eliminare tracce di BOD in modo più efficace rispetto ai fiocchi densi. Mentre si moltiplicano, creano una rete simile a una rete che intrappola l'acqua, aumentando l'indice di volume dei fanghi (SVI) e facendo sì che la coltre di fanghi nel chiarificatore salga verso la superficie.

Azioni correttive avanzate

1. Il protocollo di spreco incrementale: È necessario eliminare la biomassa in eccesso per ripristinare l’equilibrio, ma grandi aggiustamenti possono sconvolgere il sistema. Implementare il Regola di spreco massimo dal 10% al 15%. : non aumentare mai il volume WAS giornaliero di oltre il 15% in un'unica finestra di 24 ore.
2. Strategia di clorazione selettiva: Se il rigonfiamento filamentoso è grave, applicare una dose mirata di cloro alla linea RAS. Dosare il cloro ad una velocità precisa di Da 2 a 5 libbre di cloro per 1.000 libbre di MLVSS al giorno . Poiché i filamenti si estendono verso l'esterno dalla struttura del fiocco, vengono prima esposti al cloro, che li distrugge mantenendo al sicuro i batteri che formano il fiocco all'interno.

7. Integrazione dei processi: la matrice operativa F/M vs. MCRT

Le operazioni avanzate di gestione delle acque reflue non gestiscono F/M come una metrica isolata. Funziona come l'inverso matematico di Tempo medio di residenza cellulare (MCRT) or Tempo di ritenzione dei solidi (SRT) .

Mentre F/M misura il fattore di stress esterno (il cibo che entra nel sistema), MCRT misura l’età interna e il tempo di permanenza della forza lavoro.

MCRT = Inventario totale di solidi sospesi volatili nel sistema / Massa totale di solidi volatili sprecati e effluenti persi al giorno

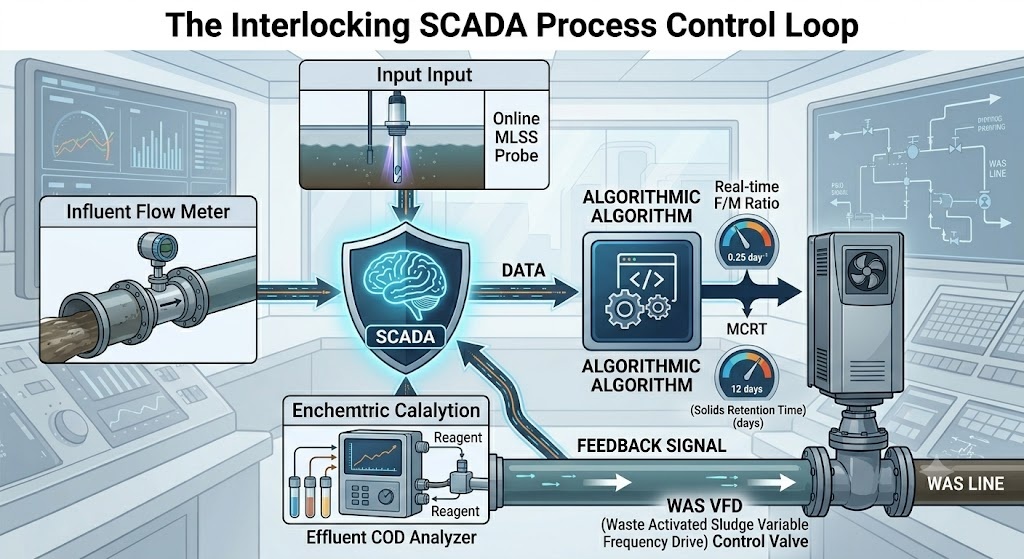

La transizione verso i gemelli digitali e il controllo automatico SCADA

Le moderne strutture di trattamento utilizzano un sistema unificato Matrice di controllo del processo all'interno dei loro sistemi SCADA. Le sonde ottiche MLSS online installate nel punto centrale del bacino di aerazione forniscono dati continui sui solidi. In combinazione con i misuratori di portata magnetici digitali sulle linee di afflusso e WAS, il sistema SCADA modula automaticamente le pompe di scarico a frequenza variabile (VFD) per mantenere un target MCRT stabile.

Quando un improvviso carico industriale modifica il rapporto F/M, l'automazione rileva il corrispondente calo della domanda di ossigeno disciolto (DO) ed è possibile apportare immediatamente modifiche. Questa integrazione garantisce che MCRT funga da ancoraggio per la stabilità, mentre F/M funge da strumento diagnostico per valutare le variazioni di carico in tempo reale.

8. Riepilogo: spunti esecutivi per i direttori di stabilimento

L'ottimizzazione di un impianto a fanghi attivi richiede il superamento delle storiche metodologie pratiche e l'adozione di parametri di processo dinamici:

• Incorporare surrogati rapidi: Sostituisci i test BOD ritardati di 5 giorni standard con la digestione al banco COD di 2 ore o sensori ottici UV-Vis online per gestire in modo proattivo gli shock F/M elevati.
• Normalizza per il contenuto di ceneri: Non calcolare mai gli obiettivi del processo utilizzando l'MLSS totale; dare priorità al MLVSS per isolare la massa biologica attiva dal limo fluviale inerte e dalle precipitazioni minerali.
• Incorporare obiettivi di temperatura cinetica: Gli intervalli F/M target di spostamento sono più bassi in inverno e più alti in estate per adattarsi alle fluttuazioni metaboliche batteriche naturali.
• Pratica lo spreco conservativo: Proteggi il tuo sistema dalle oscillazioni del processo limitando qualsiasi aggiustamento volumetrico WAS di un giorno al 15%.
