Risposta diretta: L'aerazione consuma il 50-70% dell'energia totale in un impianto di trattamento delle acque reflue. Il parametro di efficienza principale è l'efficienza di aerazione standard (SAE), misurata in kgO₂/kWh: la quantità di ossigeno fornita dal sistema per unità di energia. Un sistema di diffusione a bolle fini ben progettato raggiunge 2,5–5,0 kgO₂/kWh. La maggior parte degli impianti in funzione non raggiungono questo valore, pari a 1,5–2,5 kgO₂/kWh, a causa di diffusori intasati, ventilatori sovradimensionati che funzionano a carico parziale, setpoint DO fissi che ignorano la variazione di carico diurna e mancanza di controllo VFD. Un audit energetico identifica esattamente quale di questi costi è maggiore e l’EPA statunitense ha documentato che un sistema di controllo dell’aerazione adeguatamente progettato da solo riduce l’energia di aerazione del 25-40%.
Anche se i sistemi di aerazione rappresentano solo il 2-5% dei costi di costruzione, consumano fino all’80% dell’energia dell’impianto. Anche considerando la cifra conservativa del 50%, i numeri sono sostanziali:
| Dimensioni della pianta | Energia totale tipica | Quota di aerazione (60%) | A $ 0,10/kWh |
|---|---|---|---|
| 1.000 m³/giorno | ~150.000 kWh/anno | ~90.000 kWh/anno | ~$9.000/anno |
| 10.000 m³/giorno | ~1.500.000 kWh/anno | ~900.000 kWh/anno | ~$90.000/anno |
| 50.000 m³/giorno | ~7.500.000 kWh/anno | ~4.500.000 kWh/anno | ~$450.000/anno |
| 100.000 m³/giorno | ~15.000.000 kWh/anno | ~9.000.000 kWh/anno | ~$900.000/anno |
Un miglioramento del 20% nell'efficienza di aerazione in un impianto da 50.000 m³/giorno consente di risparmiare 90.000 dollari all'anno. Ogni anno. Senza alcun compromesso sul processo, anzi, con migliori prestazioni biologiche.
Il quadro di audit riportato di seguito identifica dove si nascondono tali risparmi.

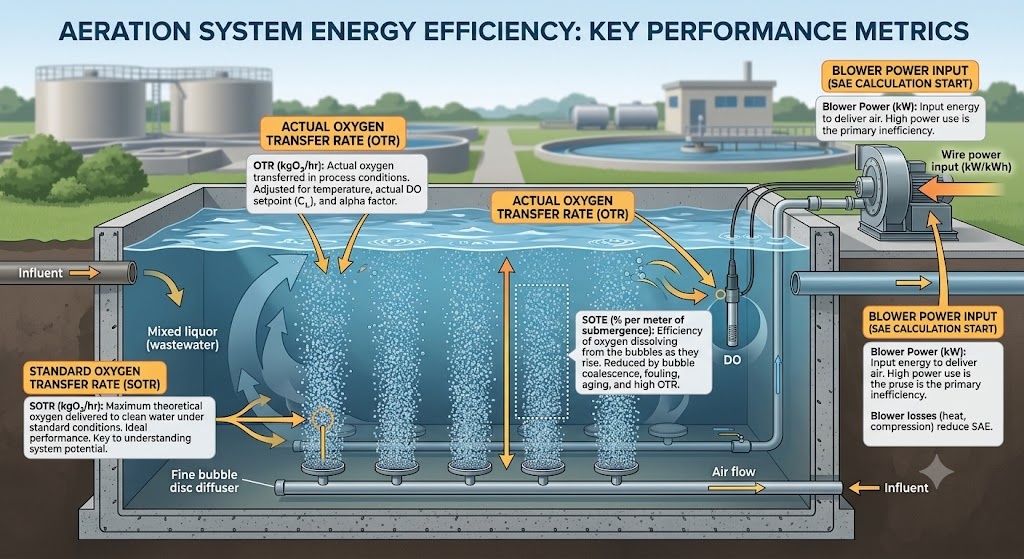

Prima di auditare qualsiasi cosa, devi parlare la stessa lingua della tua attrezzatura. Quattro parametri definiscono le prestazioni del sistema di aerazione:
SOTR: velocità di trasferimento dell'ossigeno standard
La massa di ossigeno trasferita all'ora in condizioni standard (acqua pulita, 20°C, DO zero, livello del mare). Unità: kgO₂/ora. Questa è la valutazione di laboratorio del produttore per un diffusore o aeratore.
SOTE — Efficienza di trasferimento dell'ossigeno standard
La frazione di ossigeno nell'aria fornita che effettivamente si dissolve nell'acqua, in condizioni standard. Espresso in % per metro di immersione o in % totale per il sistema.
SOTE (%) = (O₂ disciolto / O₂ fornito) x 100
Diffusori a disco a bolle fini: 6–8% SOTE per metro di immersione
Diffusori a bolle grosse: 3–4% SOTE per metro
Aeratori meccanici di superficie: non dipendenti dalla profondità; espresso come SOTE totale
OTR: velocità di trasferimento dell'ossigeno effettiva (sul campo).
SOTR corretto per le condizioni di processo reali: temperatura delle acque reflue, concentrazione effettiva di DO e fattore alfa. Questo è ciò che effettivamente forniscono i tuoi diffusori nel serbatoio.
OTR = SOTR x alfa x (beta x C_s,T - C_L) / C_s,20 x theta^(T-20)
dove:
SAE: efficienza di aerazione standard
Il numero più utile per un audit energetico. SAE combina il trasferimento di ossigeno e il consumo di energia in un unico parametro comparabile.
SAE (kgO₂/kWh) = SOTR (kgO₂/ora) / Potenza assorbita dal cavo per la ventola (kW)
L’inverso – kWh/kgO₂ – è altrettanto valido e più intuitivo per il calcolo dei costi:
Energia specifica (kWh/kgO₂) = 1 / SAE
Benchmark SAE per tecnologia:
| Tecnologia di aerazione | SAE (kgO₂/kWh) | Energia specifica (kWh/kgO₂) |
|---|---|---|
| Diffusore a disco/tubo/piastra a bolle fini (ottimizzato) | 2,5–5,0 | 0,20–0,40 |
| Diffusore a disco a bolle fini (funzionamento tipico) | 1,8–3,5 | 0,29–0,56 |
| Diffusore a bolle grosse | 1.2–2.0 | 0,50–0,83 |
| Aeratore meccanico di superficie (bassa velocità) | 1.2–2.5 | 0,40–0,83 |
| Aeratore meccanico di superficie (alta velocità) | 0,8–1,5 | 0,67–1,25 |
| Aeratore a getto | 1,0–2,0 | 0,50–1,00 |
| Aerazione del pozzo profondo (>15 m) | 3,5–6,0 | 0,17–0,29 |
Se il SAE calcolato per il tuo impianto è inferiore a 1,8 kgO₂/kWh per un sistema a bolle fini, hai un problema di prestazioni recuperabile: probabilmente diffusori intasati, aerazione eccessiva o funzionamento inefficiente del ventilatore.
Non puoi controllare ciò che non hai misurato. La maggior parte degli impianti è in grado di calcolare un SAE approssimativo dalla strumentazione esistente senza apparecchiature di prova specializzate.
Cosa ti serve:
Stima della domanda giornaliera di ossigeno (AOR: fabbisogno effettivo di ossigeno):
AOR (kgO₂/giorno) = (domanda di ossigeno per rimozione BOD) (domanda di ossigeno per nitrificazione) - (credito di denitrificazione)
Rimozione del BOD: ~1,0–1,2 kgO₂ per kg di BOD rimosso (1,0 per la rimozione del BOD semplice; 1,2 per i sistemi di nitrificazione del BOD combinati)
Nitrificazione: 4,57 kgO₂ per kg NH₄-N ossidato
Credito di denitrificazione: 2,86 kgO₂ recuperati per kg NO₃-N ridotto (se sono presenti zone anossiche, sottrarre questo)
Esempio — Impianto comunale da 10.000 m³/giorno:
Calcola il campo SAE:
Convertire in SOTR per il confronto equivalente in acqua pulita:
SOTR = AOR / (alfa × fattore di correzione) ≈ AOR / (0,6 × 0,5) = AOR / 0,30
SOTR = 138 / 0,30 = 460 kgO₂/ora
SAE standard = 460 / 191 = 2,41 kgO₂/kWh
Questo è vicino al limite inferiore dell'intervallo accettabile per i sistemi a bolle fini: vale la pena indagare.
I test off-gas misurano il SOTE direttamente nelle condizioni di processo catturando il gas che lascia la superficie dell'acqua in una cappa galleggiante e analizzandone il contenuto di ossigeno. Questo è il metodo più accurato per determinare le prestazioni effettive del diffusore.
Attrezzatura necessaria: cappa galleggiante per la raccolta del gas, analizzatore di gas (O₂ e CO₂), misuratore del flusso d'aria sul ventilatore.
SOTE (%) = (O₂ ingresso - O₂ uscita) / O₂ ingresso × 100
dove O₂ in = flusso d'aria × 0,2095 (frazione O₂ dell'aria) e O₂ out = concentrazione di O₂ misurata nel gas di scarico raccolto × portata totale del gas di scarico.
Il test dei gas di scarico è lo standard di riferimento per la convalida post-pulizia o post-retrofit: mostra direttamente se la manutenzione o la sostituzione del diffusore ha migliorato le prestazioni. Richiede attrezzature specializzate e viene generalmente condotto da un team specializzato.
L'efficienza del ventilatore determina quanta energia elettrica raggiunge effettivamente il flusso d'aria. Un ventilatore che fornisce l'85% della sua potenza nominale a causa dell'età, dell'incrostazione del filtro di ingresso o del funzionamento a carico parziale spreca il resto sotto forma di calore.
Equazione della potenza isotermica per la valutazione dell'efficienza del ventilatore:
Potenza isotermica teorica (kW) = Q_aria × P_ingresso × ln(P_uscita / P_ingresso) / efficienza
dove:
Parametri di riferimento sull'efficienza del ventilatore:
| Tipo di soffiatore | Efficienza isoentropica di picco | Efficienza tipica sul campo | Efficienza a carico parziale (portata 50%) |
|---|---|---|---|
| Radici trilobate (no VFD) | 55-65% | 50-60% | 35-45% |
| Radici trilobate (con VFD) | 55-65% | 55-62% | 50-58% |
| Vite rotante (con VFD) | 65–75% | 62-70% | 60-68% |
| Centrifuga multistadio | 65-72% | 60-68% | 45-55% (rischio di aumento) |
| Turbo ad alta velocità (azionamento diretto) | 72-82% | 70-78% | 65–75% |
Il problema di efficienza più comune nel settore: i ventilatori funzionano continuamente al 40–60% della portata prevista perché il sistema di aerazione è stato progettato per condizioni di flusso di picco che si verificano raramente. Al 50% del flusso, un soffiatore per radici perde 15-25 punti percentuali di efficienza rispetto al suo picco, sprecando una frazione significativa di ogni kWh consumato.

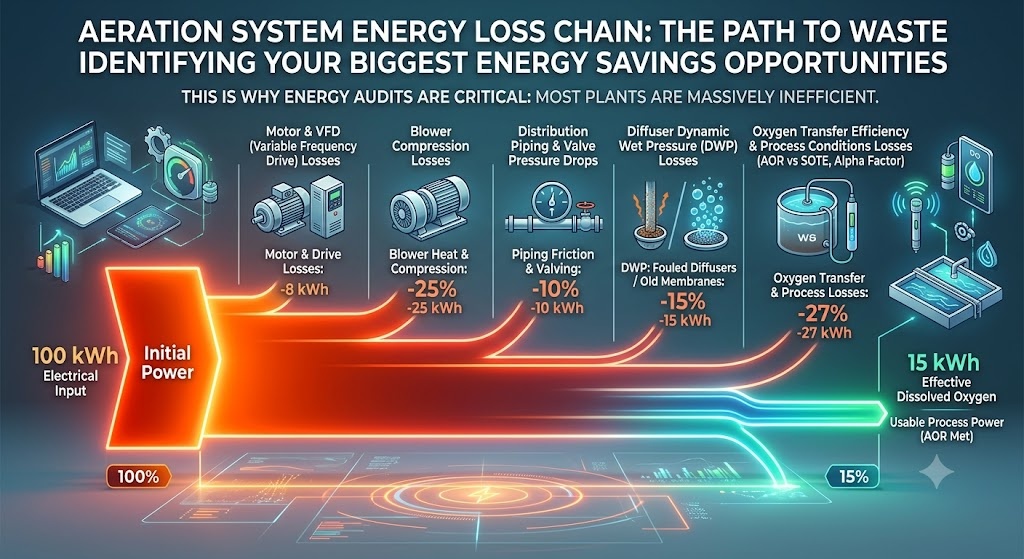

Ogni sistema di aerazione ha quattro punti in cui l'energia viene dispersa tra il contatore elettrico e l'ossigeno disciolto nel serbatoio. Quantificare ogni perdita identifica dove intervenire.
La catena di perdita di energia:
Ingresso elettrico → Perdite del motore del ventilatore → Perdite di compressione del ventilatore → Perdite di distribuzione tubo/valvola → Perdite DWP del diffusore → Perdite di trasferimento di ossigeno
| Fase di perdita | Magnitudo tipica | Causa | Controllo di audit |
|---|---|---|---|
| Perdite elettriche del motore | 3–8% | Invecchiamento del motore, carico parziale | Misurare il fattore di potenza del motore e l'assorbimento di corrente |
| Perdite di compressione del ventilatore | 20–35% | Tipo di soffiatore, operating point | Confrontare la potenza isotermica effettiva con quella teorica |
| Perdite nelle tubazioni e nelle valvole | 5-15% | Tubo sottodimensionato, valvole sporche, valvole di controllo in eccesso | Caduta di pressione nel sistema di distribuzione |
| Perdite DWP del diffusore | 5–25% | Incrostazioni, invecchiamento, sovra/sottoflussante | Misurazione DWP (vedi articolo DWP) |
| Perdite nel trasferimento di ossigeno | 30-60% | Fattore alfa, setpoint DO, dimensione della bolla | Test off-gas o stima SOTE |
L'effetto combinato: per ogni 100 kWh consumati dal motore del ventilatore, normalmente solo 15-35 kWh finiscono sotto forma di ossigeno disciolto nel liquore miscelato.
La maggior parte degli impianti sono stati progettati per carichi giornalieri/stagionali di punta. Il carico medio effettivo è generalmente pari al 40–70% del picco. Un ventilatore che funziona a velocità fissa per soddisfare i picchi di domanda funziona a carico parziale inefficiente per la maggior parte della sua vita operativa.
Gli azionamenti a frequenza variabile (VFD) consentono alla velocità del ventilatore di monitorare la domanda effettiva di ossigeno. I soffiatori volumetrici a tre lobi con VFD per il controllo della velocità offrono un turndown del 60–70%, che consente una grande flessibilità operativa.
Risparmio energetico grazie al VFD: 15–30% dell'energia del ventilatore negli impianti tipici. Ammortamento: 2–4 anni a seconda della tariffa elettrica e della variazione del carico.
Il VFD è più efficace quando: il carico varia in modo significativo (variazione diurna > 2:1), sono installati più ventilatori, i ventilatori attuali funzionano continuamente a una velocità >70%.
Il VFD è meno efficace quando: i ventilatori funzionano già alla velocità del 95–100% per la maggior parte del tempo (impianto con capacità limitata) o quando un ventilatore per le radici è già regolato al minimo.
La maggior parte degli impianti opera a un setpoint DO di 2,0 mg/l in tutto il bacino di aerazione, un numero generale che copre le condizioni peggiori. In condizioni di carico medio, ciò significa un'eccessiva aerazione cronica.
La riduzione del setpoint DO da 2,0 mg/L a 1,5 mg/L (ancora pienamente sufficiente per la nitrificazione a temperature normali) riduce in genere la richiesta di aria del 10–20%. Questo è l'intervento a basso costo disponibile, spesso ottenibile riprogrammando il PLC senza alcuna spesa in conto capitale.
Importante: La riduzione del setpoint DO deve essere abbinata a una calibrazione affidabile del sensore DO. La deriva nei sensori di DO è comune e fa sì che il DO effettivo sia inferiore al valore visualizzato: la riduzione del setpoint senza ricalibrare i sensori rischia di alterare il processo.

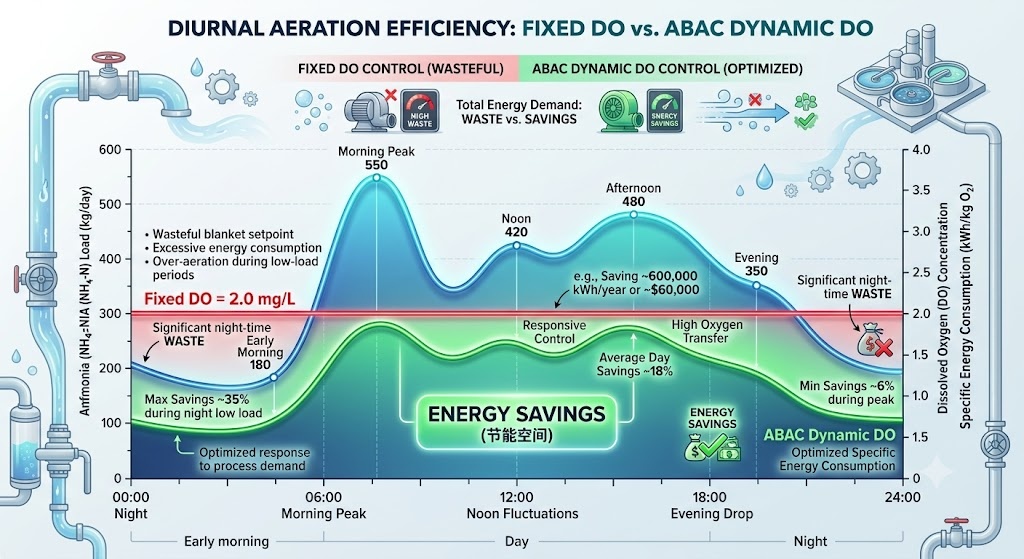

Il controllo DO standard mantiene una concentrazione DO fissa indipendentemente dalla domanda biologica effettiva. L'ABAC va ancora più in profondità: misura la concentrazione di ammoniaca negli effluenti e regola dinamicamente il setpoint DO in base al completamento della nitrificazione.
Poiché l’OTE migliora a concentrazioni di DO più basse, è possibile risparmiare energia mantenendo la concentrazione minima di DO che soddisfa gli obiettivi del processo. I sistemi ABAC sfruttano l’influenza del DO sia sull’OTE che sul tasso di conversione biologica dell’ammoniaca.
In pratica: di notte, quando il carico di ammoniaca è basso, l’ABAC consente al DO di scendere a 0,8–1,2 mg/L e di raggiungere comunque la completa nitrificazione. Durante il picco di carico mattutino, aumenta il DO a 2,5–3,0 mg/L prima che l'ammoniaca esca. Questa risposta dinamica è impossibile con un valore di riferimento DO fisso.
Un caso di studio pubblicato da Envirosim ha dimostrato che in un impianto a fanghi attivi nitrificanti, il controllo manuale del DO ha prodotto oscillazioni del DO da 0,5 a 3,5 mg/L e 590 kWh/MGD di energia del ventilatore. Il controllo convenzionale del DO lo ha ridotto solo del 3%. ABAC ha ridotto ulteriormente la domanda di energia in modo significativo restringendo l'intervallo operativo DO al minimo richiesto per la nitrificazione completa in tutte le condizioni di carico.
Le tecnologie di controllo avanzate, tra cui l’MPC integrato con l’intelligenza artificiale e l’apprendimento automatico, possono ridurre il consumo di energia del 30-40% e aumentare i livelli di DO del 35-40% rispetto al funzionamento manuale.
Requisiti di implementazione dell'ABAC: sensore dell'ammoniaca (elettrodo ionoselettivo o analizzatore in linea) vicino all'estremità dell'effluente del bacino di aerazione; Sensori DO in ciascuna zona di controllo; integrazione SCADA; Soffiatori VFD per capacità di risposta.
I diffusori sporchi producono bolle più grandi con un SOTE inferiore e aumentano il DWP, il che significa che il ventilatore deve lavorare di più per far passare la stessa aria. L’effetto combinato dei diffusori sporchi con DWP = 100 mbar rispetto a DWP = 20 mbar è un aumento del 15–25% dell’energia per unità di ossigeno trasferito.
L'Agenzia per la protezione ambientale degli Stati Uniti ha segnalato che l'implementazione di un sistema di controllo dell'aerazione adeguatamente progettato riduce l'energia di aerazione dal 25 al 40%. Ma questo risparmio è ottenibile solo quando i diffusori sono puliti: un sistema di diffusori sporco annulla i vantaggi del controllo avanzato.
Ordine di priorità di manutenzione del diffusore:
Consulta l'articolo DWP per il quadro decisionale completo sulla manutenzione.
Se l’impianto è stato costruito con soffiatori a tre lobi che funzionano con una contropressione superiore a 0,5 bar – come lo sono molti impianti, dal momento che i soffiatori a radice sono stati la tecnologia predefinita per decenni – sostituirli con turbo soffianti ad alta velocità o soffianti rotanti a vite offre significativi guadagni di efficienza.
| Aggiornamento del ventilatore | Guadagno di efficienza massima | Risparmio energetico (indicativo) | Rimborso |
|---|---|---|---|
| Radici → Vite rotante (stessa pressione) | 10-15 punti percentuali | 15-20% | 4–7 anni |
| Radici → Turbo ad alta velocità | 15-25 punti percentuali | 20–30% | 5–9 anni |
| Centrifuga multistadio → Turbo | 8-15 punti percentuali | 10–20% | 5–8 anni |
| Aggiungi VFD alla soffiante a vite esistente | 8–15% a carico parziale | 10–20% | 2–4 anni |
La sostituzione della ventola rappresenta l'intervento con il costo di capitale più elevato, ma garantisce il risparmio più duraturo: i miglioramenti in termini di efficienza sono indipendenti dal comportamento dell'operatore e non si degradano senza gravi guasti meccanici.
Un audit energetico di aerazione completo fornisce una matrice di risparmio: ogni opportunità quantificata in kWh/anno e $/anno, con costi di implementazione stimati e un semplice periodo di recupero dell'investimento.
Esempio di risultato dell'audit: impianto municipale da 10.000 m³/giorno, carico ventilatore 191 kW, 0,10 $/kWh di elettricità:
| Opportunità | Risparmio energetico | Risparmio annuale | Costo di implementazione | Rimborso semplice |
|---|---|---|---|---|
| Setpoint DO 2,0 → 1,5 mg/L (riprogrammazione PLC) | 15% | $ 25.000 | $ 2.000 | 1 mese |
| Il diffusore ha scoppiato l'acido detergente pulito | 12% | $ 20.000 | $ 5.000 | 3 mesi |
| VFD sul ventilatore principale | 18% | $ 30.000 | $ 40.000 | 16 mesi |
| Implementazione dell'ABAC | 20% | $ 33.000 | $ 80.000 | 29 mesi |
| Sostituzione del ventilatore (radici → turbo) | 25% | $ 42.000 | $ 250.000 | 71 mesi |
Nota: i risparmi non sono completamente additivi: la riduzione del setpoint DO e l'ABAC risolvono problemi sovrapposti. Risparmio realistico combinato derivante da tutte e cinque le misure: 35-50% dell’energia di aerazione di base, con la maggior parte del risparmio ottenibile entro 3 anni attraverso le sole tre misure.
I piccoli impianti di depurazione beneficiano di metodi di controllo on/off e PID, con conseguente risparmio energetico del 10–25% e riduzioni del livello di DO del 5–30%. Il controllo a cascata e il controllo predittivo del modello migliorano l’efficienza energetica del 15-30% negli impianti di trattamento delle acque di medie dimensioni. Gli impianti di depurazione avanzati che utilizzano MPC integrato con intelligenza artificiale e apprendimento automatico possono ridurre il consumo di energia del 30-40%.
| Dimensioni della pianta | Strategia di controllo adeguata | Risparmio energetico realistico |
|---|---|---|
| < 1.000 m³/giorno | Regolazione manuale ON/OFF del ventilatore | 5-15% |
| 1.000–5.000 m³/giorno | VFD di controllo PID DO | 15–25% |
| 5.000–20.000 m³/giorno | Controllo DO in cascata ABAC VFD | 20–35% |
| > 20.000 m³/giorno | Coordinamento multi-ventilatore MPC ABAC | 25-40% |
| > 50.000 m³/giorno | Strumentazione completa per la previsione del carico MPC AI/ML | 30-45% |
Uno dei risparmi energetici più spesso trascurati negli impianti con zone anossiche. Durante la denitrificazione, i batteri utilizzano NO₃ come accettore di elettroni invece di O₂, recuperando efficacemente l’ossigeno dalla molecola di nitrato.
Credito di ossigeno = 2,86 kgO₂ per kg NO₃-N ridotto
Per un impianto denitrificante 15 mg/L NO₃ da una portata di 10.000 m³/giorno:
A SAE = 2,5 kgO₂/kWh, questo credito vale: 429 / 2,5 = 172 kWh/giorno = $ 6.200/anno
Gli impianti che hanno zone anossiche ma non tengono conto del credito di denitrificazione nella logica di controllo del ventilatore stanno sovraaerando e sprecando ogni giorno energia equivalente a questo credito.
Esegui questa lista di controllo prima di commissionare un audit completo: identifica i tre vantaggi rapidi più comuni:
1. Leggere la pressione di scarico del ventilatore e calcolare il DWP
2. Controllare il punto di funzionamento del ventilatore rispetto alla curva di progetto
3. Leggi il DO medio dal trend SCADA (ultimi 7 giorni)
4. Confrontare la potenza effettiva del ventilatore con i requisiti teorici
5. Controllare la variazione giornaliera della potenza del ventilatore

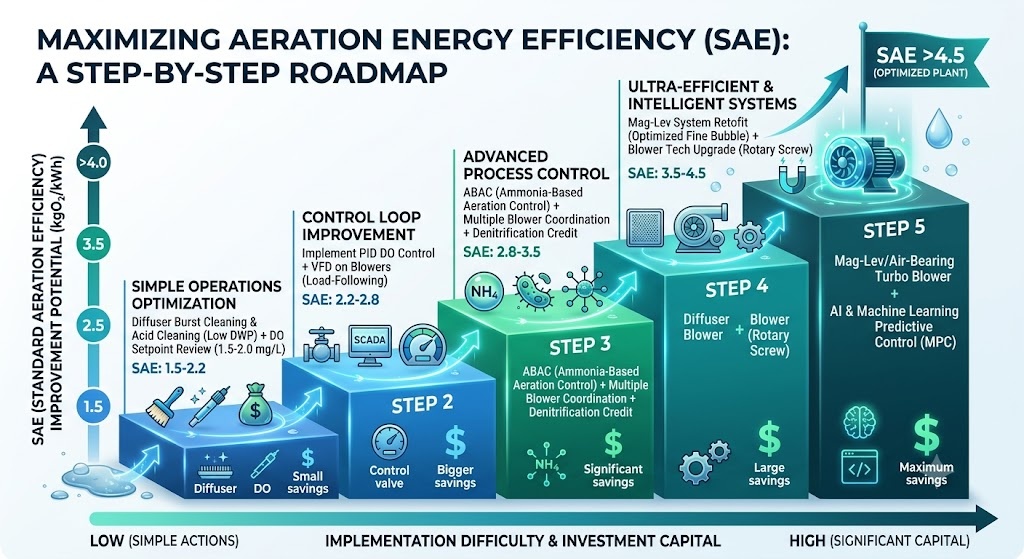

| SAE attuale | Azione prioritaria | SAE previsto dopo l'azione |
|---|---|---|
| < 1,5 kgO₂/kWh | Pulizia del diffusore Revisione del punto di regolazione DO | 1.8–2.2 |
| 1,5–2,0 kgO₂/kWh | Aggiungi il controllo VFD DO | 2.2–2.8 |
| 2,0–2,5 kgO₂/kWh | Aggiungi ABAC ottimizza la copertura del diffusore | 2,5–3,5 |
| 2,5–3,5 kgO₂/kWh | Aggiornamento della tecnologia del ventilatore se più di 10 anni | 3,5–4,5 |
| > 3,5 kgO₂/kWh | Ben ottimizzato: concentrati sulla manutenzione del diffusore | Mantenere |
Prodotti correlati: i diffusori a disco a bolle fini, i diffusori a piastra, i diffusori a tubo e il tubo di aerazione di Nihao supportano tutti le ottimizzazioni sul lato diffusore descritte in questo quadro di audit. Mantenere un DWP basso attraverso la selezione di membrane in EPDM o silicone e una pulizia regolare è l'intervento con il ROI più elevato e il capitale più basso a disposizione della maggior parte degli operatori di impianti. Contatto [email protected] per il supporto alla valutazione del sistema di diffusione.
