La tecnologia di aerazione è il processo ingegnerizzato di trasferimento dell'ossigeno nelle acque reflue per supportare il trattamento biologico e mantenere la stabilità del processo.
Negli impianti a fanghi attivi è prevista l'aerazione ossigeno disciolto (FARE) per microrganismi che rimuovono BOD, COD e ammoniaca. Garantisce inoltre una completa miscelazione, evitando la sedimentazione dei fanghi e le zone anaerobiche.
Nella maggior parte degli impianti di trattamento municipali e industriali, l’aerazione consuma il 40-60% del consumo energetico totale , rendendolo il più grande centro di costo operativo.
L'aerazione svolge tre funzioni simultanee:
• Trasferimento di ossigeno – fornisce DO (tipicamente mantenuto a 1,5–3,0 mg/L)
• Miscelazione – mantiene la biomassa in sospensione (MLSS comunemente 2.000–4.000 mg/L)
• Stabilizzazione del processo – previene condizioni settiche e la formazione di odori
Senza ossigeno sufficiente, i batteri aerobici non possono ossidare la materia organica in modo efficiente. Al di sotto di 0,5 mg/l DO, le prestazioni di nitrificazione diminuiscono drasticamente.
Per progettare o confrontare i sistemi, gli ingegneri utilizzano parametri quantificabili:
OTR (velocità di trasferimento dell'ossigeno)
La massa di ossigeno trasferita all'ora (kg O₂/ora).
SOTE (efficienza di trasferimento dell'ossigeno standard)
Percentuale di ossigeno trasferito in condizioni standard (acqua pulita, 20°C).
Fattore alfa (α)
Fattore di correzione che tiene conto delle condizioni delle acque reflue rispetto all'acqua pulita.
Intervallo tipico: 0,6–0,85.
Intervalli di prestazioni tipici:
| Parametro | Diffusore a bolle fini | Bolla grossolana | Aeratore di superficie |
|---|---|---|---|
| SOTE | 25–35% | 8–15% | 10-20% |
| Efficienza energetica (kg O₂/kWh) | 2.5–6.5 | 1.2–2.5 | 1,5–3,0 |
| Profondità tipica del serbatoio | 4–8 m | 3–6 m | 2–4 m |
I sistemi a bolle fini garantiscono Efficienza dell'ossigeno 2–3 volte maggiore rispetto ai sistemi a bolle grossolane.
Poiché la domanda di ossigeno è continua, anche una piccola efficienza aumenta in modo significativo.
Esempio:
Un impianto da 10.000 m³/giorno richiede 1.800 kg O₂/giorno
Migliorare l'efficienza del 15%
→ Può ridurre il consumo annuo di elettricità di 50.000–120.000 kWh
Alle tariffe elettriche industriali, ciò ha un impatto diretto sul costo del ciclo di vita più del CAPEX delle apparecchiature.
Conclusione: L'aerazione non è solo una fase del processo. È la spina dorsale energetica del trattamento biologico delle acque reflue.
L'aerazione determina la velocità della reazione biologica, la stabilità dei fanghi e il consumo energetico dell'impianto.
Nei sistemi a fanghi attivi, la disponibilità di ossigeno controlla direttamente la rimozione del BOD e le prestazioni di nitrificazione.
Senza aerazione controllata, la capacità di trattamento diminuisce e la qualità degli effluenti diventa instabile.
I microrganismi aerobici utilizzano l'ossigeno disciolto (DO) per ossidare la materia organica.
Richiesta tipica di ossigeno:
• Rimozione di 1 kg di BOD → 1,1–1,5 kg di O₂
• 1 kg NH₄⁺-N nitrificato → 4,57 kg O₂
Nelle piante avanzate, spesso rappresenta la nitrificazione 60-70% della domanda totale di ossigeno .
Se il DO scende al di sotto di 1,0 mg/l:

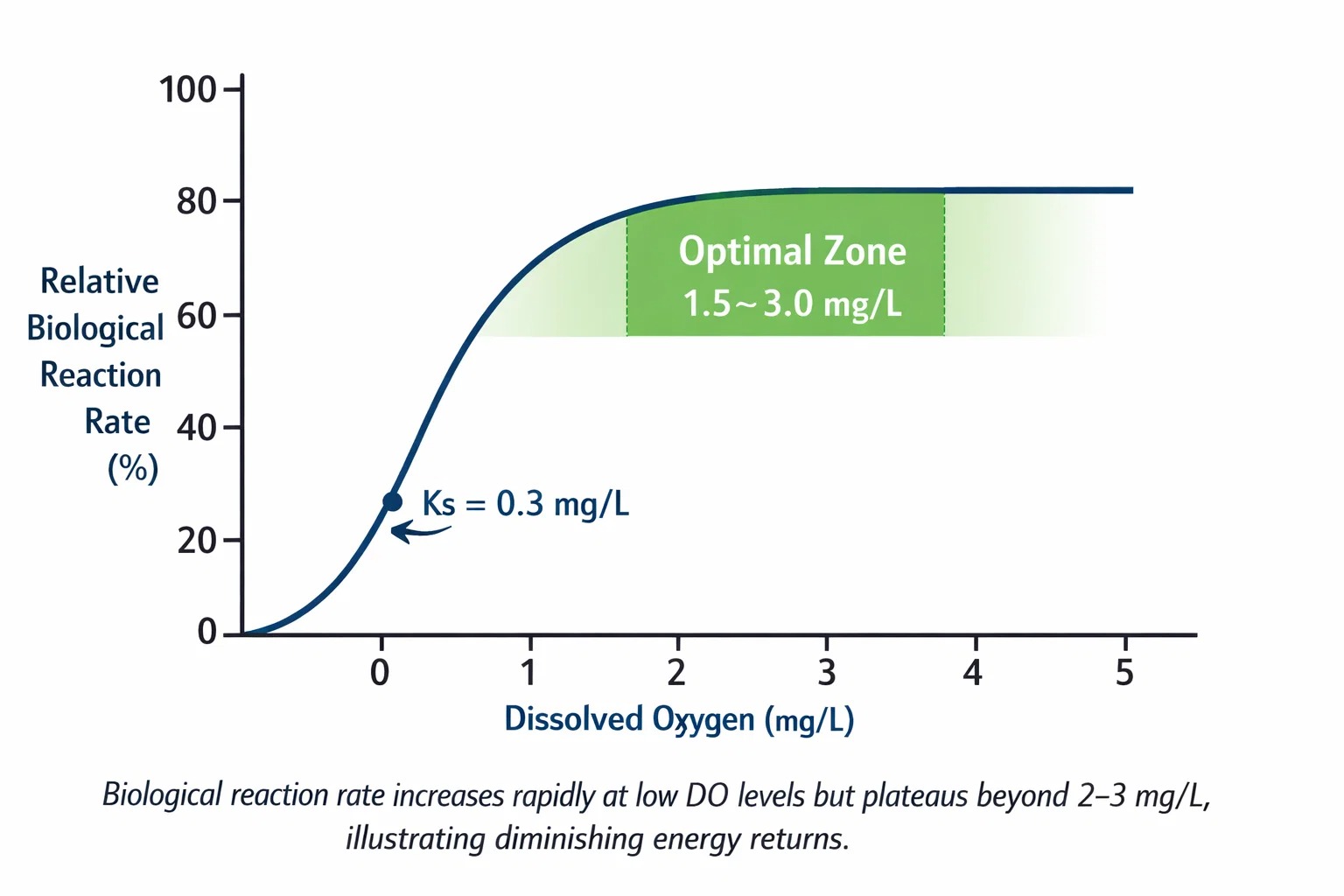

Segue la crescita biologica Cinetica di Monod , che descrive come la concentrazione del substrato o dell'ossigeno limita la velocità di reazione.
Tasso di crescita ∝ DO / (Ks DO)
Dove:
Quando DO aumenta:
• Al di sotto di 0,5 mg/L → l'ossigeno limita la velocità di reazione
• Tra 1,5 e 3,0 mg/l → intervallo operativo ottimale
• Oltre 3,0 mg/L → guadagno di prestazioni minimo ma costo energetico più elevato
Questo spiega perché la maggior parte degli impianti di trattamento prendono di mira 1,5–3,0 mg/l DO .
Un basso livello di ossigeno crea rischi operativi misurabili:
• DO < 0,5 mg/L → collasso della nitrificazione
• ORP < –100 mV → condizioni anaerobiche
• Aumenta la probabilità di ammassamento dei fanghi
• Picchi NH₄-N dell'effluente
Anche 1–2 ore di interruzione dell’ossigeno possono destabilizzare i sistemi industriali ad alto carico.
L'aerazione in genere rappresenta:
• 40–60% del consumo elettrico totale dell'impianto
• Fino al 70% nei sistemi ad alta intensità di nitrificazione
Scenario di esempio:
Capacità impianto: 20.000 m³/giorno
Richiesta di ossigeno: 2.500 kg/giorno
Miglioramento dell'efficienza di trasferimento dell'ossigeno da 2,0 a 3,5 kg O₂/kWh
→ Risparmio annuo: 200.000 kWh
Piccoli guadagni di efficienza si trasformano in significative riduzioni OPEX a lungo termine.
L’aerazione non significa semplicemente “aggiungere aria”.
È un equilibrio tra:
• Domanda di ossigeno
• Consumo energetico
• Requisiti di miscelazione
• Caratteristiche dei fanghi
Una corretta progettazione dell'aerazione garantisce la stabilità del trattamento e l'ottimizzazione dei costi del ciclo di vita.
Le tecnologie di aerazione sono classificate in base al modo in cui l'ossigeno viene trasferito nell'acqua: sistemi di aria diffusa, aerazione meccanica e aerazione a getto.
Ciascuna tecnologia differisce in termini di efficienza di trasferimento dell'ossigeno, idoneità alla profondità, costo di capitale e prestazioni energetiche.
Selezionare il tipo sbagliato può aumentare i costi del ciclo di vita del 20–40%.
L'aerazione diffusa utilizza ventilatori e diffusori sommersi per rilasciare l'aria sotto forma di bolle.
È la tecnologia dominante nei moderni impianti comunali.
L'aria viene forzata attraverso diffusori a membrana o in ceramica. Bolle più piccole creano una superficie più ampia e un tempo di contatto più lungo.
• Diametro della bolla fine: 1–3 mm
• Diametro della bolla grossa: 4-10 minutim
• Profondità ottimale del serbatoio: 4–8 m
• SOTE (bollicina fine): 25–35%
• Efficienza energetica: fino a 6,5 kg O₂/kWh
I sistemi a bolle fini forniscono Efficienza dell'ossigeno 2–3 volte maggiore rispetto ai sistemi a bolle grossolane.
• Fanghi attivi comunali
• Reattori biologici industriali
• Serbatoi di aerazione profonda
• Impianti ottimizzati dal punto di vista energetico
Gli aeratori meccanici trasferiscono l'ossigeno agitando la superficie dell'acqua.
Si basano sulla turbolenza invece che sulla diffusione di bolle fini.
Una girante o un rotore lancia acqua nell'aria, aumentando il contatto aria-acqua.
• Efficienza dell'ossigeno: 1,5–3,0 kg O₂/kWh
• Profondità effettiva: 2–4 m
• Forza di miscelazione: elevata
• Installazione: semplice
• fosse di ossidazione
• Lagune
• Progetti di ristrutturazione
• Strutture che privilegiano la semplicità rispetto all'efficienza
I sistemi meccanici sono in genere meno efficienti dal punto di vista energetico rispetto ai sistemi a bolle fini, ma sono più facili da mantenere.
L'aerazione a getto utilizza getti liquidi ad alta velocità per trascinare l'aria e mescolarla all'acqua.
Una pompa crea una pressione negativa, aspirando aria nel flusso d'acqua attraverso un ugello Venturi.
• Capacità di profondità: fino a 10 m
• Efficienza dell'ossigeno: 2,0–4,0 kg O₂/kWh
• Eccellente miscelazione
• Adatto per acque reflue ad alto carico
• Acque reflue industriali
• Applicazioni ad alto contenuto di solidi
• Vasche di equalizzazione
• Reattori profondi
I sistemi a getto bilanciano la potenza di miscelazione e l’efficienza dell’ossigeno.
| Tecnologia | Efficienza dell'ossigeno (kg O₂/kWh) | Profondità tipica | Classifica energetica | Miscelazione Strength | Livello CAPEX |
|---|---|---|---|---|---|
| Diffusore a bolle fini | 2.5–6.5 | 4–8 m | Alto | Moderato | Medio |
| Bolla grossolana | 1.2–2.5 | 3–6 m | Basso | Alto | Basso |
| Superficie meccanica | 1,5–3,0 | 2–4 m | Medio | Molto alto | Medio |
| Aerazione a getto | 2.0–4.0 | 4–10 m | Medio–High | Alto | Medio–High |
Negli impianti sensibili al consumo energetico dominano i sistemi a bolle fini.
I sistemi meccanici dominano nelle installazioni guidate dalla semplicità.
I sistemi a getto dominano gli ambienti industriali ad alta intensità di miscelazione.
La selezione dipende da:
• Velocità di trasferimento dell'ossigeno richiesta (kg O₂/ora)
• Geometria e profondità del serbatoio
• Concentrazione MLSS
• Costo energetico per kWh
• Accessibilità per la manutenzione
Regola pratica:
Se l'ottimizzazione energetica è la priorità → Diffusori a bolle fini.
Se la forza di miscelazione è prioritaria → Sistemi meccanici o a getto.
Se profondità vasca > 6 m → Preferibile sistema diffuso o a getto.
Nihaowater si concentra principalmente su sistemi di aerazione basati su diffusori ingegnerizzati , ottimizzato per:
• Distribuzione uniforme dell'aria
• Elevate prestazioni SOTE
• Materiali di durabilità industriale
• Progettazione personalizzata del layout del flusso d'aria
L'enfasi non è solo sulla fornitura del diffusore, ma sull'ottimizzazione dell'efficienza dell'ossigeno a livello di sistema.

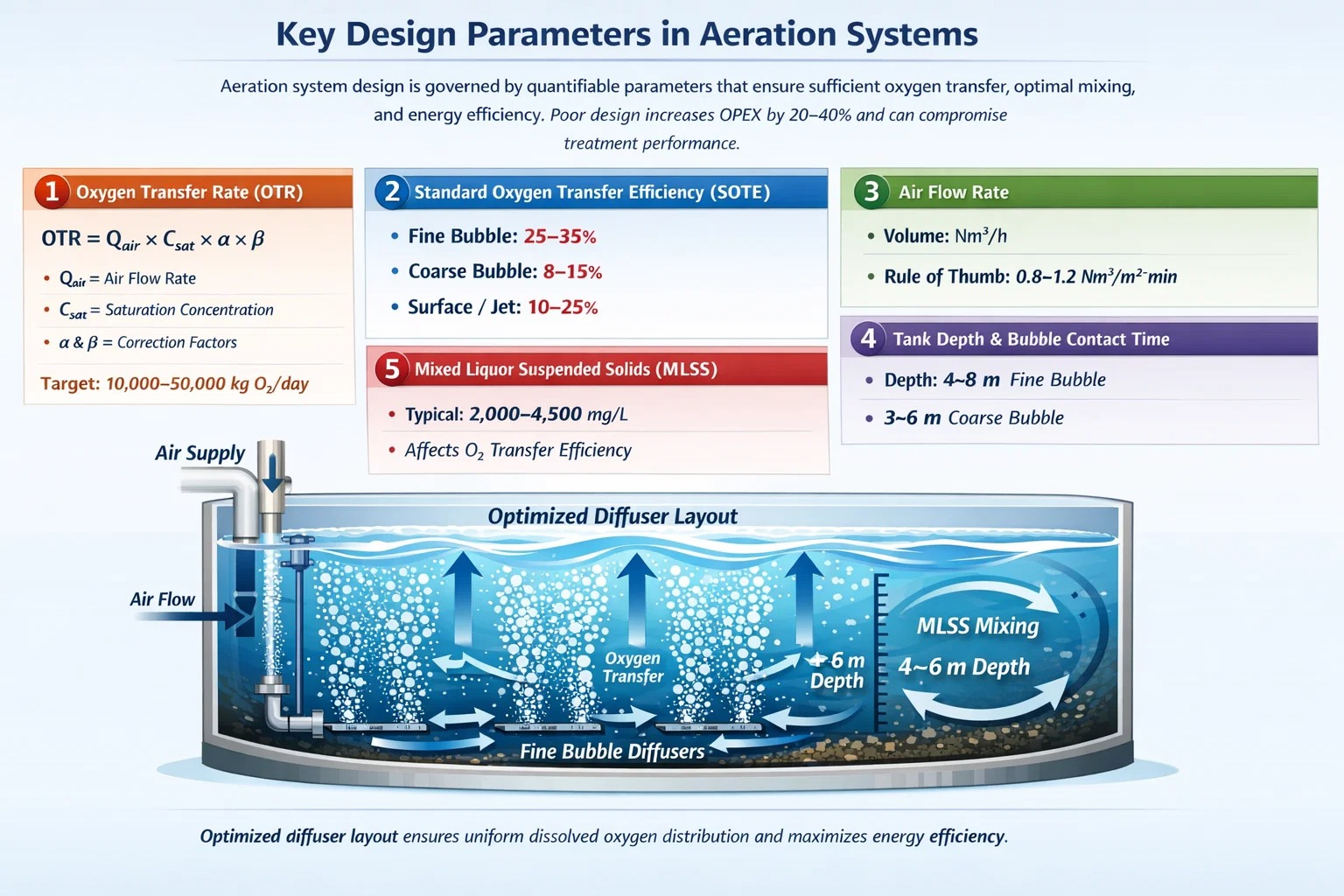

La progettazione del sistema di aerazione è governata da parametri quantificabili che garantiscono un sufficiente trasferimento di ossigeno, una miscelazione ottimale e l'efficienza energetica.
Una progettazione inadeguata aumenta l’OPEX del 20–40% e può compromettere le prestazioni del trattamento.
Definizione: OTR è la massa di ossigeno trasferita all'acqua per unità di tempo (kg O₂/ora).
Formula (semplificata):
OTR = Q_air × C_sat × α × β
Dove:
Obiettivo di progettazione tipico:
Definizione: La frazione di ossigeno effettivamente trasferita all'acqua in condizioni standard (acqua pulita, 20°C).
| Tipo di diffusore | SOTE (%) |
|---|---|
| Bella bolla | 25–35 |
| Bolla grossolana | 8–15 |
| Superficie meccanica | 10–20 |
| Aerazione a getto | 15–25 |
SOTE viene utilizzato con OTR per il calcolo capacità del ventilatore e consumo energetico .
Definizione: Il volume di aria fornita per unità di tempo (Nm³/h).
Considerazioni sulla progettazione:
Regola pratica:
Parametro visualizzabile: Percorso di risalita della bolla rispetto all'efficienza dell'ossigeno disciolto.
| Tecnologia | Efficienza tipica |
|---|---|
| Diffusore a bolle fini | 2.5–6.5 |
| Bolla grossolana | 1.2–2.5 |
| Superficie meccanica | 1,5–3,0 |
| Aerazione a getto | 2.0–4.0 |
Ottimizzazione:
Punti chiave: Il dimensionamento del ventilatore è direttamente legato alla richiesta di ossigeno, alla geometria del serbatoio e alle prestazioni del diffusore.
Conclusione: Un sistema di aerazione ben progettato integra tutti questi parametri per ottenere un trattamento stabile, un DO uniforme e un consumo energetico minimo.
La tecnologia di aerazione è essenziale nel trattamento delle acque reflue municipali e industriali, nell'acquacoltura e nella gestione delle acque di processo.
Fornisce ossigeno per il trattamento biologico, previene le zone anaerobiche e garantisce la stabilità del processo in diverse applicazioni.
Esempio di caso:
Impianto comunale di medie dimensioni, 20.000 m³/giorno
| Industria | Acque reflue tipiche | Tecnologia di aerazione | Domanda di ossigeno (kg O₂/giorno) | MLSS (mg/l) |
|---|---|---|---|---|
| Cibo e bevande | Alto BOD, low solids | Bolla fine/Jet | 2.000-10.000 | 3.000-4.000 |
| Tessile | Colore, pesante COD | Bolla fine/Jet | 1.500–8.000 | 2.500–3.500 |
| Farmaceutico | Alto COD/NH₄⁺ | Jet / Bolla fine | 1.000–5.000 | 3.000–4.500 |
| Polpa e carta | Alto solids & BOD | Jet/Meccanico | 5.000-20.000 | 4.000-5.000 |
Osservazione:
I sistemi di aerazione sono ad alta intensità energetica e tecnicamente critici. Problemi operativi comuni possono ridurre l’efficienza del trasferimento di ossigeno, aumentare i costi energetici e compromettere la qualità degli effluenti.
Identificare e correggere questi problemi è essenziale per un trattamento biologico stabile.
| Problem | Indicatori/Soglie | Probabile causa | Soluzione consigliata |
|---|---|---|---|
| Basso Dissolved Oxygen | DO < 1,0 mg/L nel serbatoio di aerazione | Intasamento del diffusore, prestazioni insufficienti del ventilatore, flusso d'aria irregolare | Pulire i diffusori, controllare la portata del ventilatore, riequilibrare la distribuzione dell'aria |
| Incrostazione del diffusore | Caduta di pressione >10–15% o ostruzione visibile | Biofilm, incrostazioni, detriti | Controlavaggio regolare, pulizia chimica, installazione di filtri |
| Miscelazione non uniforme | Pendenza MLSS >10–15% attraverso il serbatoio | Disposizione del diffusore scadente, serbatoio poco profondo, flusso d'aria basso | Regola la disposizione del diffusore, aumenta il flusso d'aria, considera i miscelatori meccanici |
| Utilizzo eccessivo di energia | kWh/kg O₂ > target di progetto | Eccessiva aerazione, velocità del ventilatore elevata, diffusore inefficiente | Ottimizza il flusso d'aria, installa il controllo VFD, aggiorna i diffusori |
| Fallimento della nitrificazione | NH₄⁺-N > 2 mg/l effluente | DO < 1,5 mg/L, cortocircuito, carico elevato | Aumentare DO, ottimizzare la miscelazione, bilanciare il carico idraulico |
| Accumulo di fanghi | SVI > 150 ml/g | Crescita filamentosa, basso DO | Mantenere DO ≥ 1,5 mg/L, monitorare l'equilibrio dei nutrienti, considerare le zone selettive |
| Rumore/Vibrazioni | >80 dB vicino ad apparecchiature di aerazione | Squilibrio meccanico, cavitazione | Ispezionare le parti rotanti, effettuare la manutenzione dei cuscinetti e il corretto montaggio |
| Parametro | Gamma ottimale | Note |
|---|---|---|
| DO | 1,5–3,0 mg/L | Mantiene l'attività biologica senza sprechi energetici |
| MLSS | 2.000–4.500 mg/l | Garantisce un'adeguata concentrazione di biomassa |
| SVI (indice del volume dei fanghi) | 80-120 ml/g | Prevede la qualità della sedimentazione |
| Pressione del ventilatore | Come da specifiche del diffusore | Previene la sovra/sottoaerazione |
| Distribuzione del flusso d'aria | ±10% uniformità | Fondamentale per l'erogazione di ossigeno a tutto il serbatoio |
La tecnologia di aerazione è la spina dorsale di un efficace trattamento biologico delle acque reflue.
Controlla l'apporto di ossigeno, la miscelazione e il consumo di energia, incidendo direttamente sulla rimozione di BOD/COD, sulla nitrificazione e sulla stabilità dei fanghi.
Trasferimento di ossigeno: Diffusori a bolle fini achieve 25–35% SOTE; oxygen demand must match biological load.
Controllo DO: Mantenere 1,5–3,0 mg/L per una cinetica microbica ottimale; al di sotto di 0,5 mg/l si rischia il collasso della nitrificazione.
Efficienza energetica: L'aerazione rappresenta il 40-60% dell'elettricità dell'impianto; l'ottimizzazione della disposizione dell'OTR e del diffusore può ridurre i consumi del 15–35%.
Selezione del sistema:
Parametri di progettazione: Profondità del serbatoio, MLSS, flusso d'aria, OTR, SOTE, fattore alfa e controllo del ventilatore sono interdipendenti per l'ottimizzazione delle prestazioni.
Monitoraggio operativo: DO, MLSS, SVI e l'uniformità del flusso d'aria sono fondamentali per il rilevamento precoce dei problemi.
